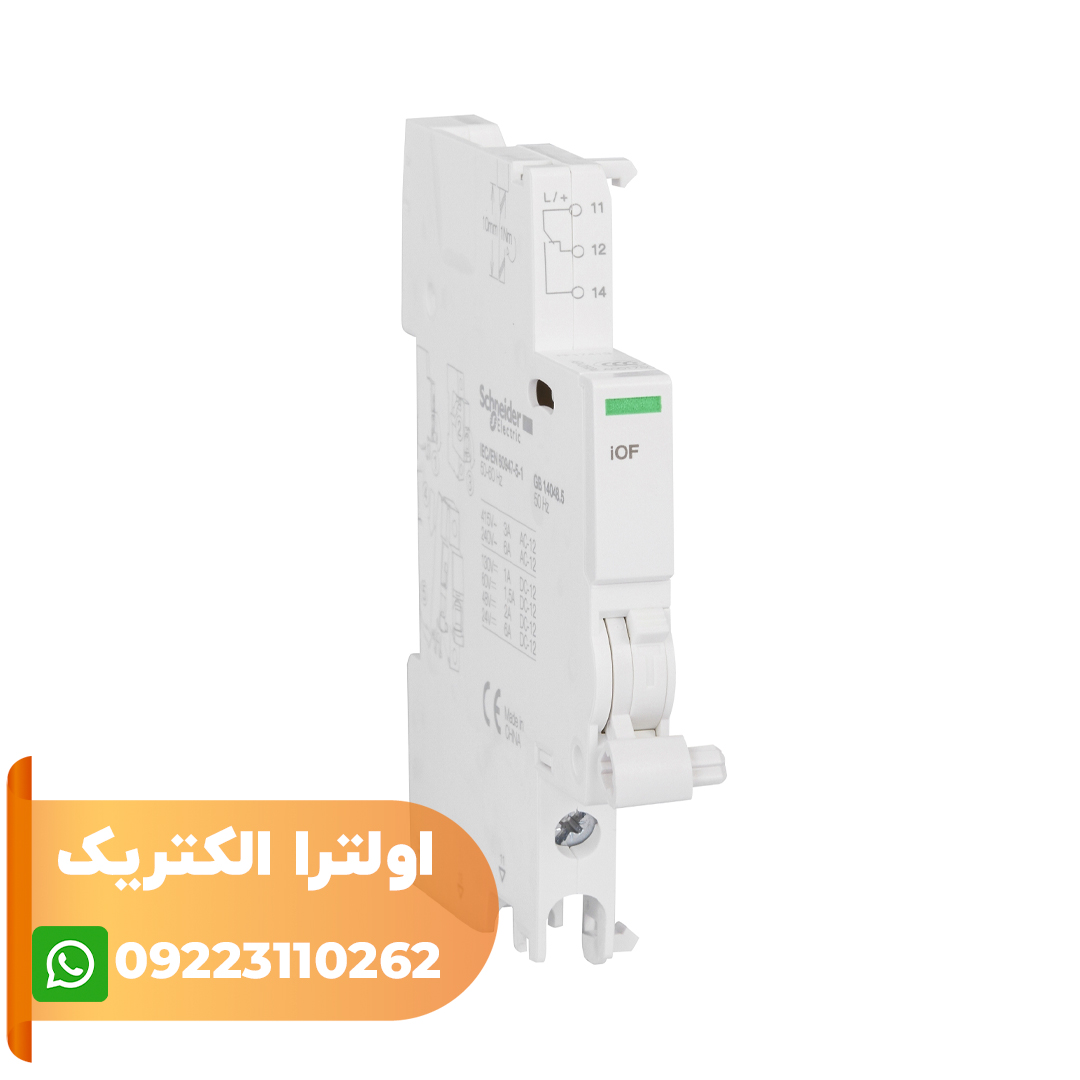

کنتاکت 1NO+1NC مخصوص محافظ جان و کلید مينياتوری
به طور معمول کاربرد کنتاکت کمکی OF در سیستم های کنترلی است و موقعیت کلید در عملکرد آن نقش اساسی دارد. این کنتاکت کمکی به صورت موازی با مدار اصلی کلید نصب می شود. عکس این قضیه نباید برقرار باشد؛ یعنی خود کنتاکت کمکی OF نباید بر کارکرد کلید اثرگذار باشد. رنج جریان نامی کنتاکت کمکی مدل A9A26924، یک آمپر در 130 ولت (DC) ، 1.5 آمپر در 60 ولت (DC) ، 2 آمپر در 48 ولت (DC) ، 6 آمپر در 24 ولت (DC) ، 3 آمپر در 415 ولت (AC) و 6 آمپر در 24 ولت (AC) است. رنج ولتاژ عایق بندی [Ui] این محصول 4 کیلو ولت است. میزان دمای مجاز محیط برای عملکرد آن 70…35- درجه سانتی گراد و میزان دمای مجاز محیط برای نگهداری این کالا 85…45- درجه سانتی گراد است. درجه حفاظت این تجهیز برحسب IP مقدار قابل توجه IP20 تعیین شده است.
دقت داشته باشید که هنگام نصب این تجهیز کنار کلید مینیاتوری، کلید باید قطع باشد. هم چنین هنگامی که کلید وصل نیست کنتاکت OF تنظیم مجدد یا reset می شود.
حداکثر سه قطعه کمکی به عنوان نشانگر (OF+SD/OF ،SD ،OF) و هر یک به عرض 18 میلی متر می توانند به یک کلید مینیاتوری متصل شوند.
حداکثر دو کنتاکت کمکی و خطا (OF+SD/OF) به یک کلید وصل می شود.
حداکثر دو رله قطع کننده شنت و رله آندر ولتاژ که در مجموع عرضی معادل 36 میلی متر روی ریل اشغال می کنند، می توانند به یک کلید متصل شوند.
شماتیک مداری کنتاکت کمکی مدل A9A26924
