مشخصات اصلی کنتاکتور سه پل اشنایدر LC1D80E7

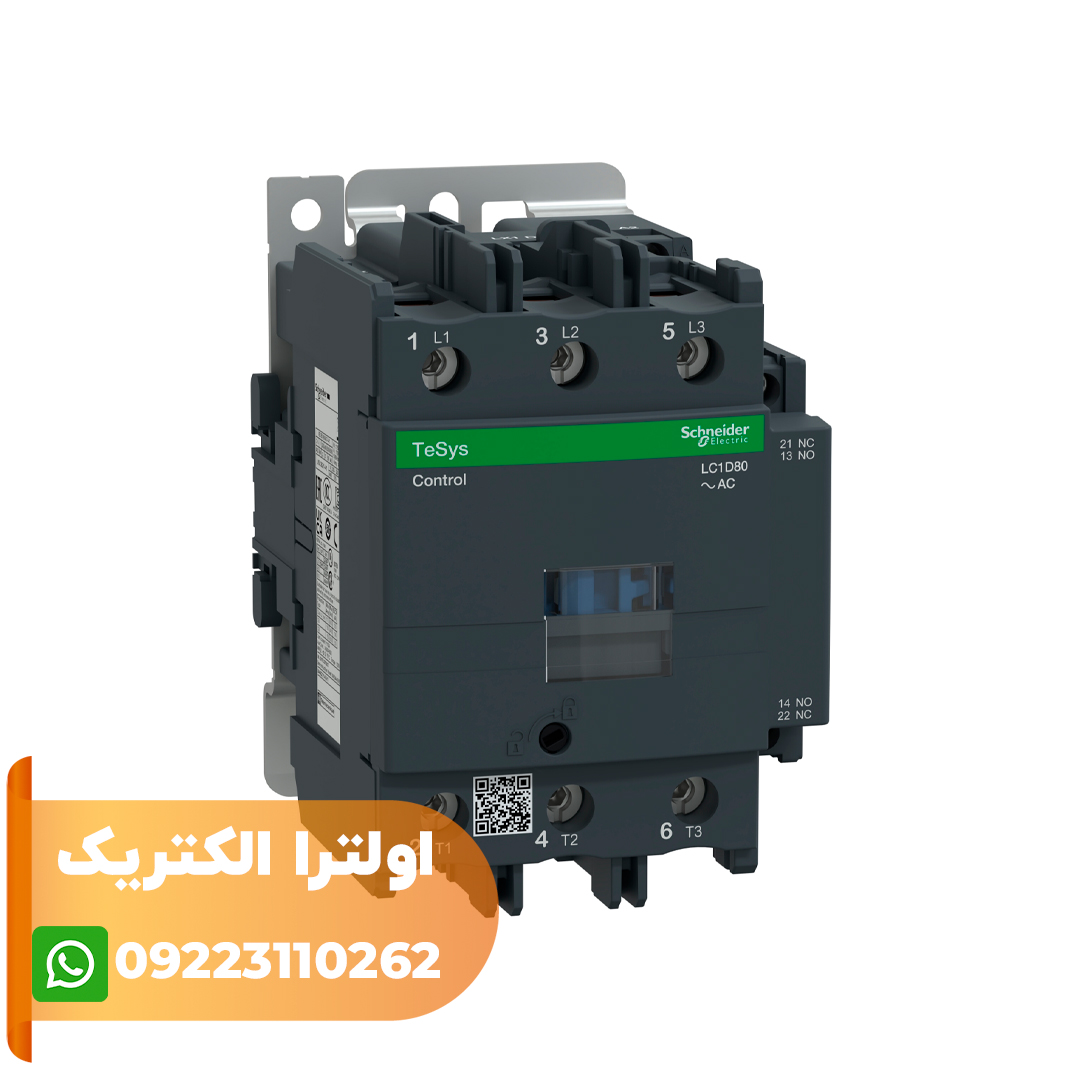

کنتاکتور اشنایدر با جریان نامی 80 آمپر و ولتاژ تغذیه بوبین 48 ولت ،AC که که از انواع کنتاکتور اشنایدر سری D محسوب می شود، با کد فنی LC1D80E7 در بازار شناخته می شود. در شکل زیر اجزای داخلی کنتاکتورها به اختصار نشان داده شده است:
همان طور که ملاحظه می کنید، 6 ترمینال L1،T1،L2،T2،L3،T3 تیغه های قدرت هستند که به محض راه اندازی کنتاکتور ترمینال L1 به T1، ترمینال L2 به T2 و به همین ترتیب L3 به T3 وصل می شود. تیغه های 13، 14 مربوط به کنتاکت NO و تیغه های 21، 22 مربوط به کنتاکت NC در کنتاکتور است.
به طور کلی، تیغه ها در کنتاکتورها به دو نوع دسته بندی می شوند:
1. تیغه های قدرت
2. تیغه های فرمان
تیغه های قدرت وظیفۀ هدایت جریان الکتریکی پس از تحریک شدن بوبین را برعهده دارند. در حالی که، تیغه های فرمان در مدار فرمان کاربرد دارند و به دو صورت کنتاکت باز (NO) و کنتاکت بسته (NC) بر روی کنتاکتور نصب شده اند.
طول عمر کنتاکتور :
این مشخصه تعداد قطع و وصل های ضمانت شده را با ضرایبی که به اعدادی نسبت داده شده اند، بیان می کند. طول عمر یک کلید معمولاً با تعداد دفعات قطع و وصل آن ارتباط پیدا می کند که در کلیدهای مختلف متفاوت است. برای مثال کلیدهای اهرمی و کلیدهای حفاظتی اتوماتیک حدود 1000 بار و برای کنتاکتور در حدود صد میلیون بار می باشد. لازم به ذکر است این تعداد برای زمانی است که هیچ گونه جریانی از کنتاکت های کلید عبور نکند. از عواملی که باعث کاهش عمر مکانیکی یک کلید می شود؛ گرم شدن و ایجاد قوس الکتریکی است. برای کنتاکتور LC1D80E7 حدود 20 میلیون بار همراه با لود یا بار مکانیکی بر روی کنتاکتور است. این عدد به 1300000 سیکل برای بار نامی روی کنتاکتور کاهش می یابد.
استاندارد كنتاكتورها:
استاندارد VDE_DIN آلمان
استاندارد UTE_NF فرانسه
استاندارد B.S انگلیس
استاندارد G.S.B كانادا
استاندارد CSA کانادا
استاندارد DIN آلمان یا (Deutsches Institut für Normung) جزء استانداردهای سخت گیرانه در دنیاست که اکثر تولید کنندگان بزرگ دنیا از این استاندارد برای تولید محصولات خود استفاده می‌نمایند.
