کنتاکتور اشنایدر الکتریک
کنتاکتور یک کلید بوبین دار است که مانند کلیدهای ساده سه فاز دارای ۳ کنتاکت اصلی با قدرت برای ارتباط تجهیزات و دستگاه های الکتریکی به شبکه و همچنین تعدادی کنتاکت های کمکی جهت استفاده در طراحی مدارهای فرمان است. کنتاکتور از دو هسته E شکل که یکی ثابت و دیگر متحرک است تشکیل می شود.
اجزای تشکیل دهنده کنتاکتور
۱– حامل کنتاکت های ثابت
۲– ترمینال
۳– صفحه فلزی اختصاصی برای نصب قسمت های ثابت روی آن
۴– کنتاکتهای ثابت و متحرک
۵– بوبین کنتاکتور
۶– ترمینال ورودی و خروجی
۷– سیستم هسته آهنی ثابت و متحرک
۸– قسمت کنترل جرقه
۹– حامل کنتاکت های متحرک

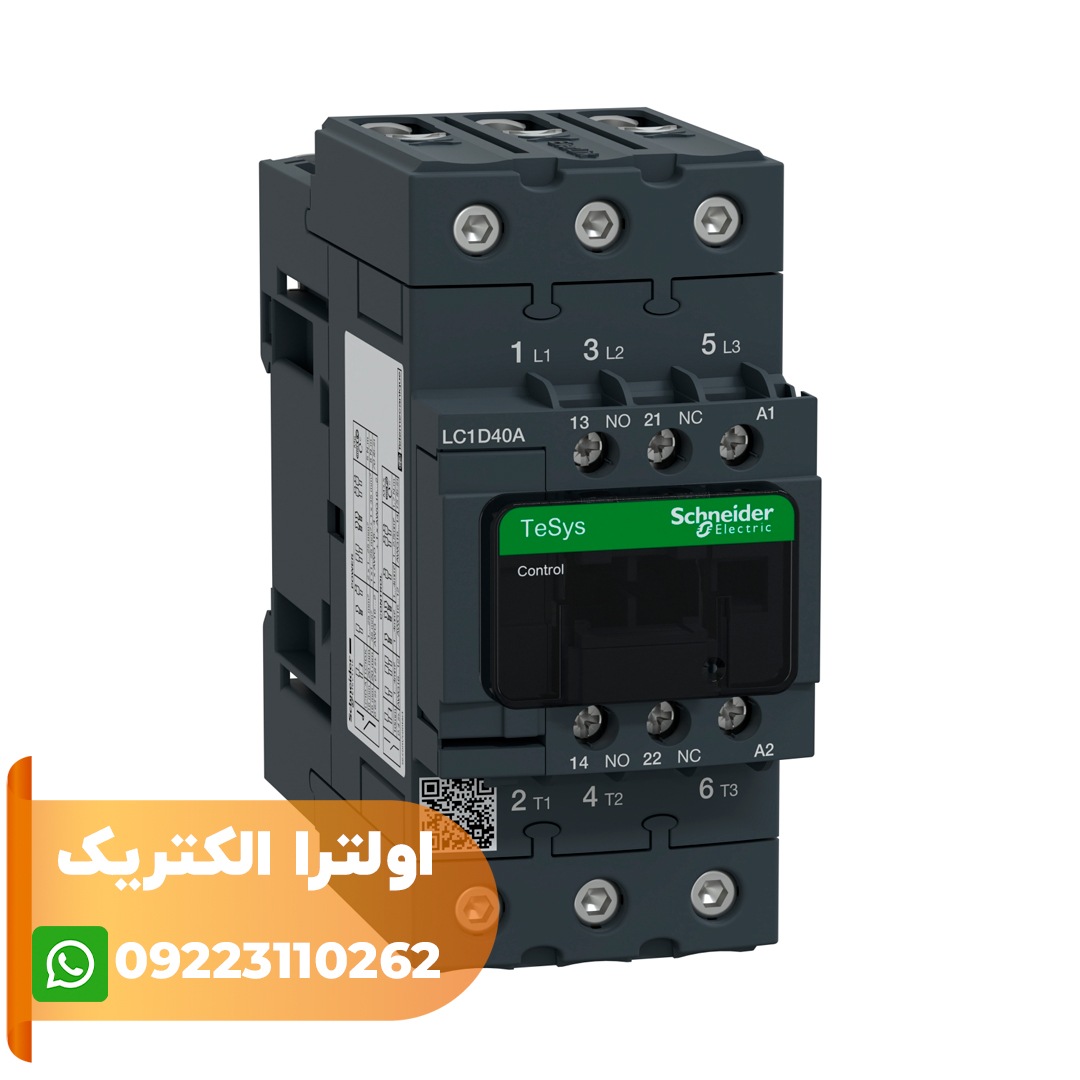

مشخصات اصلی کنتاکتور سه پل اشنایدر LC1D40AB7
کنتاکتور اشنایدر با کد فنی LC1D40AB7 از سری محصولات TeSys D اشنایدر است که به منظور کنترل موتور استفاده می شود. این کنتاکتور سه پل دارای سه کنتاکت NO است که تا جریان 40 آمپر، با ولتاژ کاری 440 ولتAC-3/3e و با توان 18.5 کیلووات در 400 ولت کار می کند. این قطعه مجهز به یک بوبین است که با ولتاژ 24 ولت AC در شبکه 50/60 هرتز کار می کند، همچنین در آن کنتاکت کمکی 1NO+1NC تعبیه شده و اتصالات برق توسط ترمینال های پیچی EverLink BTRانجام می شود. سرعت عملکرد این محصول 3600 سیکل در ساعت است. این کنتاکتور تا دمای 60 درجه سانتیگراد به خوبی کار می کند و از کیفیت و دوام بالایی برخوردار است. این تجهیز 45 میلیمتر عرض دارد و با دین ریل یا به واسطه پیچ بر روی تابلو سوار می شود. کنتاکتور اشنایدر دارای گواهینامه چندگانه (IEC, UL, CSA, CCC, EAC, Marine) و سازگار با استانداردهای سازگار با محیط زیست (RoHS/REACh) است.
