کنتاکتور 18 آمپر 220 ولت AC

مشخصات اصلی کنتاکتور سه پل اشنایدر LC1D18M7

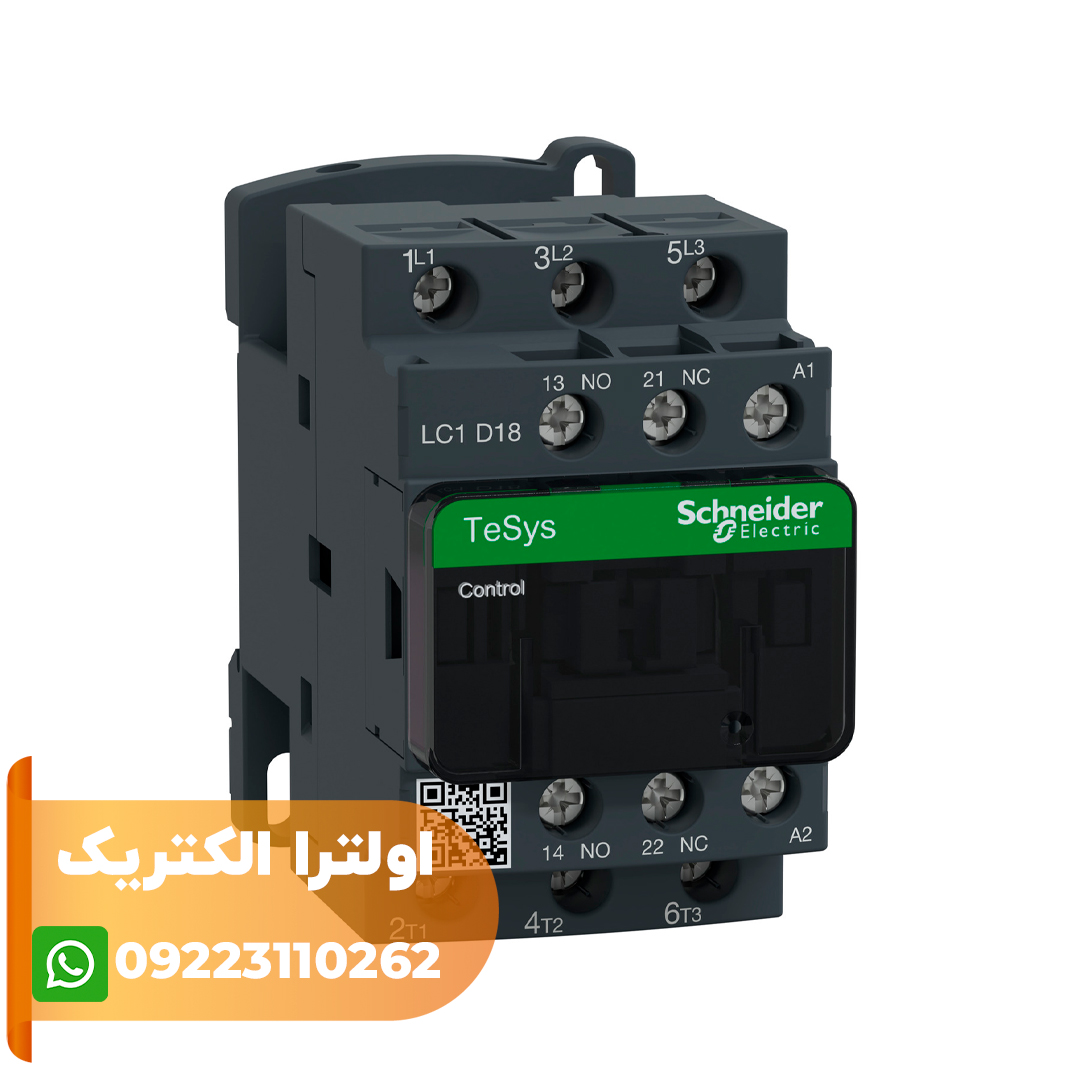

کنتاکتور اشنایدر با کد فنی LC1D18M7 از جمله کنتاکتورهای سریTeSyse D اشنایدر است. از این کنتاکتور به منظور کنترل موتور و بار اهمی استفاده می شود. این کنتاکتور سه پل دارای سه کنتاکت NO است که ترکیب کنتاکت های کمکی آن به صورت 1NO+1NC است.

این کنتاکتور قابل بهره برداری در مصارف با استانداردهای AC-1 , AC-3 , AC-4 است. مطابق با استاندارد AC-3 جریان کاری این کنتاکتور، 18 آمپر و ولتاژ کنترلی یا ولتاژ تغذیه بوبین، 220 ولت AC است. رنج ولتاژ عملکردی این کنتاکتور برای مدار قدرت در حالت DC برابر با 300 ولت و در حالت AC برابر با 690 ولت در رنج فرکانسی 25 تا 400 هرتز است. جریان حرارتی در هوای آزاد این کنتاکتور، 32 آمپر برای مدار قدرت و 10 آمپر برای مدار سیگنالینگ یا فرمان (هر دو در دمای 60 درجه سانتی گراد) تعریف شده است. همچنین رنج جریان عملکردی آن 18 آمپر در 440 ولت AC در مصارف AC-3 و 32 آمپر در 440 ولت AC در مصارف AC-1 است. ولتاژ عایق نامی آن مطابق با استاندارد IEC 60947-4-1 برای مدارهای قدرت برابر با 690 ولت و برای مدارهای فرمان طبق استاندارد IEC 60947-1 نیز همین مقدار ذکر شده است. همچنین ولتاژ ضربه نامی آن طبق استاندارد IEC 60947 برابر با 6kV است.

سه کنتاکت اصلی آن مربوط به مدار قدرت و کنتاکت های کمکی آن مربوط به مدار فرمان هستند. این کنتاکتور قابلیت نصب بر روی ریل و صفحه را دارد. درجه حفاظت در کاتالوگ کنتاکتور 18 آمپر اشنایدر از روبه روی قطعه IP20 است. برای این کنتاکتور زمان وصل 22-12 میلی ثانیه و زمان قطع 19-4 میلی ثانیه تعریف شده است. ظرفیت قطع کنتاکتور اشنایدر 18 آمپر LC1D18M7 برابر با 300 آمپر در 440 ولت برای مدار قدرت و مطابق با استاندارد IEC60947 است. این پارامتر در کنتاکتور 9 آمپرLC1D09M7 و کنتاکتور 12 آمپر اشنایدر، 250 آمپر است. دوام الکتریکی این کنتاکتور 1.65 Mcycles در 18 آمپر برای مصارف AC-3 و 1Mcycles در 32 آمپر برای مصارف AC-1 در ولتاژ عملکرد کمتر و یا برابر 440 ولت است. مقاومت مکانیکی این قطعه در برابر لرزش در صورت باز بودن کنتاکت‌ها برابر با 2Gn و بسته بودن کنتاکت‌ها برابر با 4Gn، و مقاومت آن در برابر شوک در صورت باز بودن کنتاکت‌ها برابر با 10Gn و درصورت بسته بودن کنتاکت‌ها برابر با 15Gn برای 11 میلی ثانیه است.

توان موتور قابل اتصال به کنتاکتور 18 آمپر اشنایدر می تواند به صورت زیر انتخاب شود:

• 4 کیلو وات در 230-220 ولت AC، در فرکانس 60/50 هرتز، مطابق با طبقه بندی مصرف AC-3
• 7.5 کیلو وات در 400–380 ولت AC، در فرکانس 60/50 هرتز، مطابق با طبقه بندی مصرف AC-3
• 9 کیلو وات در 440-415 ولت AC، در فرکانس 60/50 هرتز، مطابق با طبقه بندی مصرف AC-3
• 10 کیلو وات در 500 ولت AC، در فرکانس 60/50 هرتز، مطابق با طبقه بندی مصرف AC-3
• 10 کیلو وات در 690-660 ولت AC، در فرکانس 60/50 هرتز، مطابق با طبقه بندی مصرف AC-3
• 4 کیلو وات در 400 ولت AC، در فرکانس 60/50 هرتز، مطابق با طبقه بندی مصرف AC-4

فیوزهای مرتبط و هماهنگ با کنتاکتور 18 آمپر اشنایدر شامل موارد زیر است:

• فیوز 10 آمپر از نوع gG برای مدار فرمان یا سیگنالینگ مانند کنتاکتورهای 9 و 12 آمپر
• فیوزهای با آمپر بالاتر از کنتاکتورهای 9 و 12 آمپر برای مدار قدرت
• فیوز 50 آمپر از نوع gG در ولتاژ کمتر یا برابر 690 ولت با هماهنگی نوع 1 برای مدار قدرت
• فیوز 35 آمپر از نوع gG در ولتاژ کمتر یا برابر 690 ولت با هماهنگی نوع 2 برای مدار قدرت

 کلید محافظ موتور مناسب کنتاکتور 18 آمپر اشنایدر در راه اندازی مستقیم موتور:

کنتاکتور 18 آمپر  اشنایدر با کد LC1D18M7 می تواند به همراه کلید حرارتی مغناطیسی اشنایدر با کد فنی GV2ME20 در مدار حفاظت موتور قرار گیرد.

تفاوت کنتاکتور و رله

کنتاکتور یک تجهیز الکترومغناطیسی و نوعی رله است که برای قطع و وصل و کنترل مدار استفاده می شود. تفاوت اساسی بین کنتاکتور و رله در این است که کنتاکتور مناسب کاربردهای با جریان بالاست و این در حالی است که رله در مصارف با جریان پایین استفاده می شود. کنتاکتورها به طور معمول برای کنترل موتورها استفاده می شوند. جریان های بالا در موتورها هنگام قطع موجب ایجاد قوس الکتریکی می شود. با استفاده از کنتاکتور می توان این قوس ها را کاهش داد و کنترل نمود. کنتاکتورها در انواع مختلف با ویژگی ها، قابلیت ها و کاربردهای متفاوت طراحی و تولید شده اند.

اجزای تشکیل دهنده کنتاکتور:

• بوبین یا سیم پیچ: این قسمت مهم ترین جزء یک کنتاکتور است. نیروی محرکه ای که برای بستن کنتاکت ها مورد نیاز است توسط سیم پیچ یا آهن ربای الکتریکی کنتاکتور تأمین می شود. سیم پیچ و کنتاکت ها درون محفظه کنتاکتور قرار می گیرند.

• محفظه کنتاکتور: محفظه کنتاکتور به گونه ای است که عایق بندی و حفاظت در مقابل تماس با قسمت های برق دار را فراهم می کند. البته  درجه حفاظت این کنتاکتورها مطابق استاندارد IEC60529،  IP20 تعیین شده است.

• کنتاکت ها: وظیفه عبور جریان در کنتاکتور به عهده کنتاکت ها است. این تیغه ها باید تحمل جریان راه اندازی دائمی و جریان اتصال کوتاه ممکن را داشته باشند. کنتاکت های 13 و 14، کنتاکت های در حالت نرمال باز (NO) هستند که با وصل کنتاکتور بسته می شوند. کنتاکت های 21 و 22، کنتاکت های در حالت نرمال بسته (NC) هستند که با وصل کنتاکتور باز می شوند. ترمینال های A1 و A2 ترمینال های تغذیه بوبین کنتاکتور هستند.
