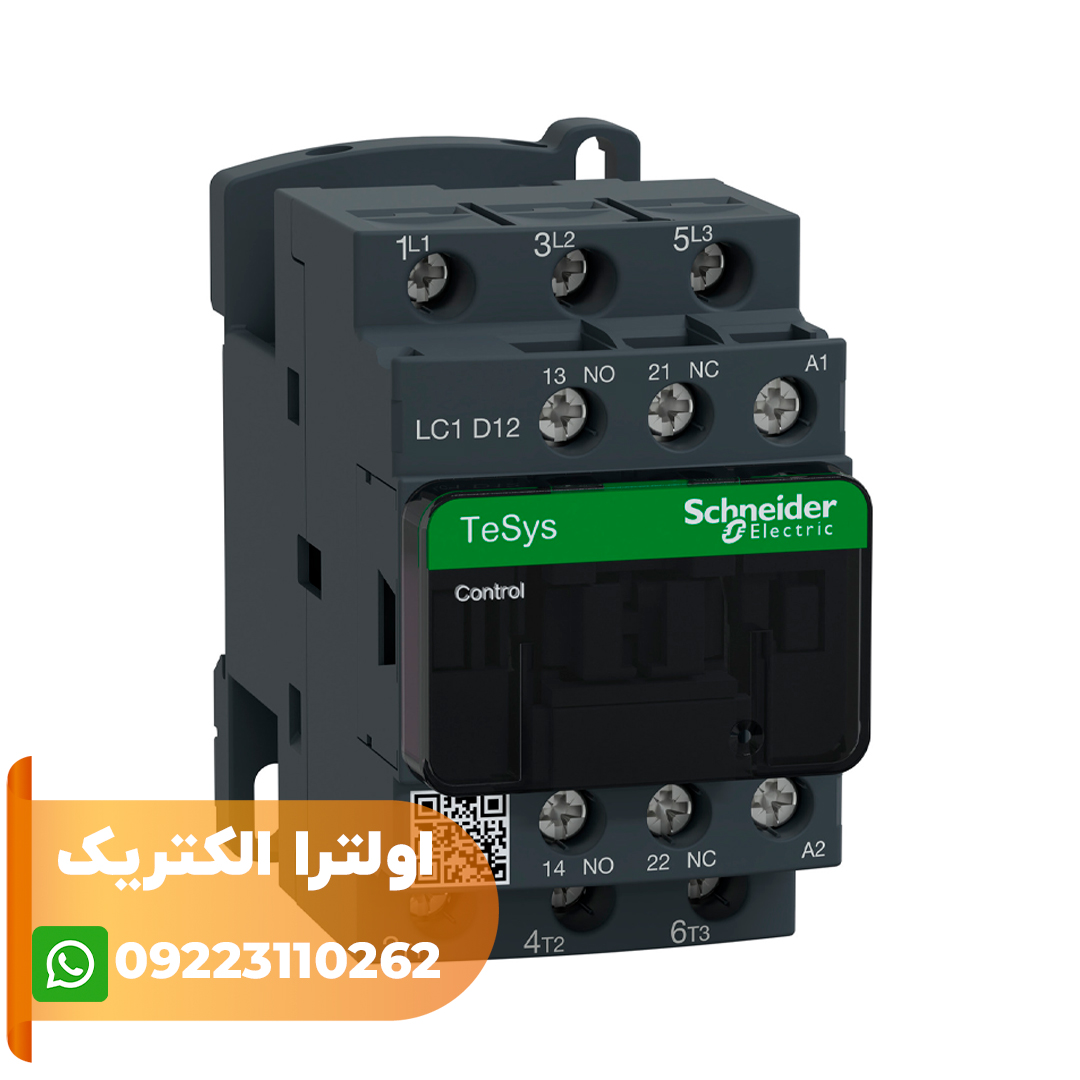

کنتاکتور 12 آمپر 220 ولت AC

مشخصات اصلی کنتاکتور سه پل اشنایدر LC1D12M7

کنتاکتور اشنایدر با کد فنی LC1D12M7 از سری محصولات TeSys اشنایدر است. از این کنتاکتور به منظور کنترل موتور و بار اهمی استفاده می شود. این کنتاکتور سه پل دارای سه کنتاکت NO است که ترکیب کنتاکت های کمکی آن به صورت 1NO+1NC است.

این کنتاکتور قابل بهره برداری در مصارف با استانداردهای AC-1، AC-3 و AC-4 و AC-3e است. مطابق با استاندارد AC-3 جریان کاری این کنتاکتور، 12 آمپر و ولتاژ کنترلی یا ولتاژ تغذیه بوبین، 220 ولت AC است. رنج ولتاژ عملکردی این کنتاکتور برای مدار قدرت در حالت DC برابر با 300 ولت و در حالت AC برابر با 690 ولت در رنج فرکانسی 25 تا 400 هرتز است. جریان حرارتی در هوای آزاد این کنتاکتور، 25 آمپر برای مدار قدرت و 10 آمپر برای مدار سیگنالینگ یا فرمان (هر دو در دمای 60 درجه سانتی گراد) تعریف شده است. سه کنتاکت اصلی آن مربوط به مدار قدرت و کنتاکت های کمکی آن مربوط به مدار فرمان هستند.

معرفی ترمینال های کنتاکتور اشنایدر LC1D12M7

موقعیت ترمینال های ورودی و خروجی سه فاز، ترمینال های کنتاکت های NO و NC و محل ترمینال تغذیه بوبین کنتاکتور اشنایدر سری D در تصویر زیر قرار دارد.

توان موتور قابل اتصال به کنتاکتور 12 آمپر اشنایدر

توان موتور قابل اتصال به کنتاکتور 12 آمپر اشنایدر LC1D12M7 می تواند به شرح زیر انتخاب گردد:

• 3 کیلو وات در 230-220 ولت AC، در فرکانس 60/50 هرتز، مطابق با طبقه بندی مصرف AC-3
• 5.5 کیلو وات در 400–380 ولت AC، در فرکانس 60/50 هرتز، مطابق با طبقه بندی مصرف AC-3
• 5.5 کیلو وات در 440-415 ولت AC، در فرکانس 60/50 هرتز، مطابق با طبقه بندی مصرف AC-3
• 7.5 کیلو وات در 500 ولت AC، در فرکانس 60/50 هرتز، مطابق با طبقه بندی مصرف AC-3
• 7.5 کیلو وات در 690-660 ولت AC، در فرکانس 60/50 هرتز، مطابق با طبقه بندی مصرف AC-3
• 3.7 کیلو وات در 400 ولت AC، در فرکانس 60/50 هرتز، مطابق با طبقه بندی مصرف AC-4

ظرفیت قطع کنتاکتور 12 آمپر اشنایدر

ظرفیت قطع کنتاکتور اشنایدر 12 آمپر LC1D12M7 نیز مانند کنتاکتور 9 آمپر اشنایدر LC1D09M7، برابر با 250 آمپر در 440 ولت برای مدار قدرت و مطابق با استاندارد IEC60947 است. همچنین قابلیت نصب بر روی ریل و صفحه دارد. زمان وصل این کنتاکتور 22-12 میلی ثانیه و زمان قطع آن 19-4  میلی ثانیه تعریف شده است. اتلاف حرارتی این کنتاکتور در فرکانس 60/50 هرتز، معادل 3-2 وات است. دوام مکانیکی کنتاکتور D9 اشنایدر 15 Mcycles است که نشان دهنده توانایی قطع و وصل مکرر و به دفعات زیاد در کنتاکتورهای اشنایدر است. مقاومت مکانیکی این قطعه در برابر لرزش در صورت باز بودن کنتاکت‌ها برابر با 2Gn، و بسته بودن کنتاکت‌ها برابر با 4Gn،و مقاومت آن در برابر شوک در صورت باز بودن کنتاکت‌ها برابر با 10Gn و بسته بودن کنتاکت‌ها برابر با 15Gnبرای 11 میلی‌ثانیه  است.

فیوز مناسب کنتاکتور 12 آمپر اشنایدر

فیوزهای مرتبط و هماهنگ با کنتاکتور 12 آمپر اشنایدر شامل موارد زیر است:

• فیوز 10 آمپر از نوع gG برای مدار فرمان یا سیگنالینگ مطابق استاندارد IEC60947-5-1
• فیوز 40 آمپر از نوع gG در ولتاژ کمتر یا برابر 690 ولت با هماهنگی نوع 1 برای مدار قدرت
• فیوز 25 آمپر از نوع gG در ولتاژ کمتر یا برابر 690 ولت با هماهنگی نوع 2 برای مدار قدرت
