کنتاکتور خازنی چیست؟
کنتاکتورهای خازنی برای مدار راه اندازی خازن های قدرت که به منظور اصلاح ضریب توان در بانک های خازنی به کار می روند، استفاده می شوند. کنتاکتورهای خازنی شامل کنتاکتور معمولی، کنتاکت کمکی مخصوص کنتاکتور خازنی و 6 قطعه سیم با مقاومت بالاتر از سیم معمولی هستند.

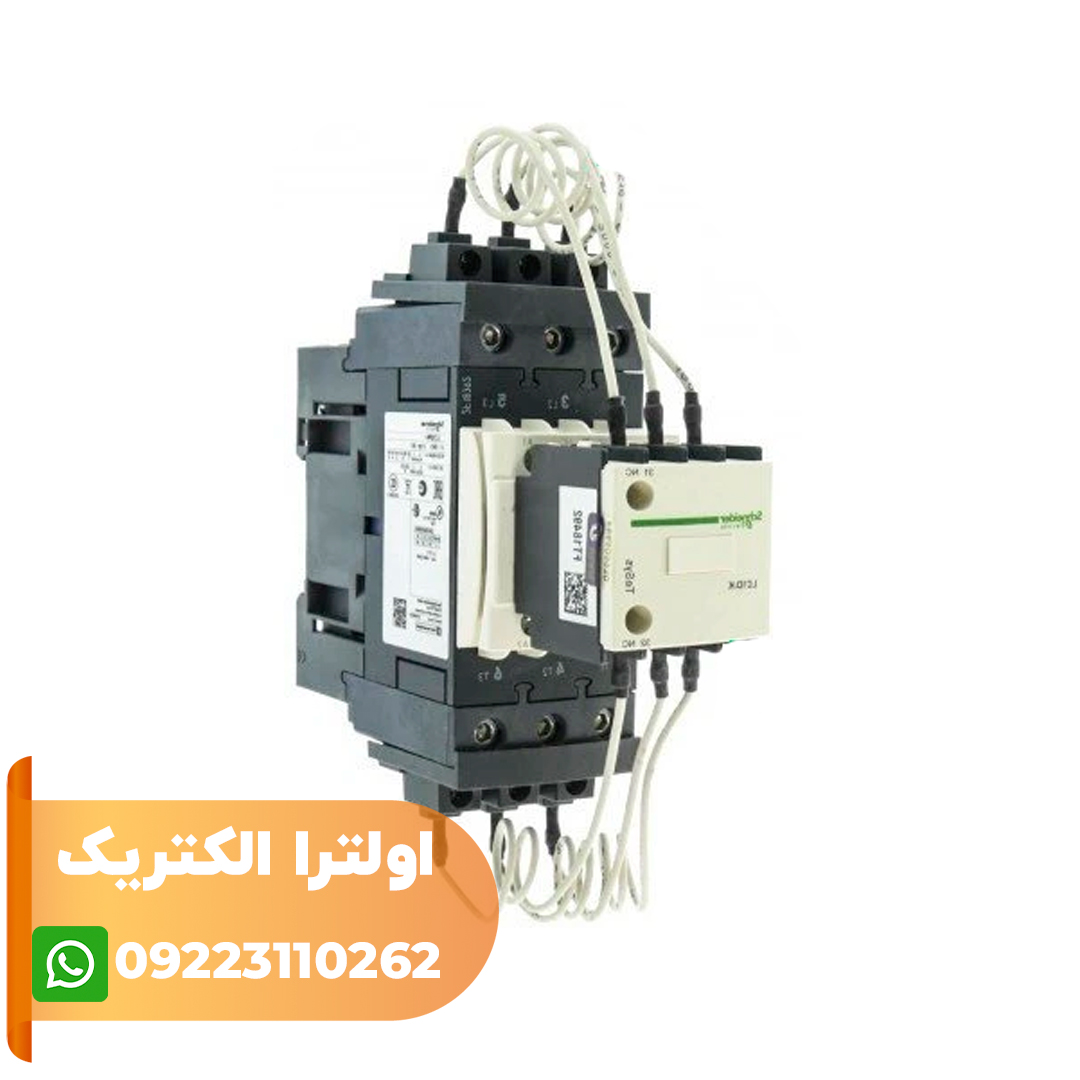

ویژگی های کنتاکتور خازنی 34 کیلو وار اشنایدر
کنتاکتور خازنی اشنایدر الکتریک با کد فنی LC1DPK12MK سه پل با سه کنتاکت اصلی NO است. این کنتاکتور خازنی به منظور اصلاح ضریب توان در تابلوهای بانک خازنی که نیاز به کنتاکتور حدود 30 KVAR در 440-400 ولت AC دارند، کاربرد دارد. رنج توان راکتیو این کنتاکتور 33.3 کیلو وار در 440-400 ولت AC، 48 کیلو وار در ولتاژ 690-660 ولت AC، و 20 کیلو وار در 240-220 ولت AC است. وضعیت کنتاکت های کمکی این کنتاکتور به صورت 1NO+2NC یعنی یک کنتاکت نرمال باز NO و دو کنتاکت نرمال بسته NC است. در ضمن ولتاژ تغذیه مدار بوبین این کنتاکتور خازنی 34 کیلو وار اشنایدر، 220 ولت AC است. این کنتاکتور قابلیت نصب بر روی ریل و صفحه را دارد.
نحوه عملکرد کنتاکتور خازنی
کنتاکتور خازنی با کنتاکت کمکی ارتباط مکانیکی دارد و ارتباط الکتریکی آن نیز از طریق سیم به طور موازی برقرار است. خازن در لحظه سوئیچینگ یا به عبارتی هنگام اتصال دارای یک حالت گذراست و جریان بسیار بالایی می کشد. در واقع می توان گفت در لحظه سوئیچینگ مانند اتصال کوتاه است و جریان هجومی زیادی متحمل می شود. از آن جا که در بانک های خازنی قطع و وصل خازن به صورت مکرر در روز اتفاق می افتد و با تغییرات توان اکتیو و در راستای جبران سازی توان راکتیو خازن ها به صورت پله ای وارد مدار می شوند و یا از مدار خارج می شوند، بنابراین برای کاهش اثرات جریان هجومی روی خازن ها و دوام و طول عمر آن ها از کنتاکتور خازنی بهره گرفته می شود.
در لحظه راه اندازی خازن و هم زمان با شارژ اولیه خازن به جریان نامی می رسد و از آن به بعد مانند مقاومت عمل می کند و متناسب با راکتانس خازن توان راکتیو تولید می کند. حال اگر در این فاصله زمانی در مسیر خازن مقاومت قرار بگیرد، این مشکل برطرف می شود.
در واقع در کنتاکتورهای خازنی، کنتاکت های کمکی از طریق سیم با مقاومت بالا به کنتاکت اصلی متصل می شود. ابتدا کنتاکت کمکی وصل شده و شارژ اولیه خازن از مسیر سیم های مقاومتی انجام می شود. با وصل کنتاکت های اصلی، کنتاکت های کمکی قطع و از مدار خارج می شوند و از آن پس تغذیه خازن از مسیر کنتاکت های اصلی صورت می گیرد.
کد فنی کنتاکتور خازنی اشنایدر
کنتاکتورهای خازنی اشنایدر در چند دسته مطابق با توان راکتیو نامی در 400 ولت AC مطابق زیر قرار می گیرند.
LC1DFK با توان راکتیو حدود 13 کیلو وار
LC1DGK با توان راکتیو حدود 16 کیلو وار
LC1DLK با توان راکتیو حدود 20 کیلو وار
LC1DMK با توان راکتیو حدود 25 کیلو وار
LC1DPK با توان راکتیو حدود 30 کیلو وار
LC1DTK با توان راکتیو حدود 40 کیلو وار
LC1DWK با توان راکتیو حدود 63 کیلو وار
دسته کنتاکتور خازنی 30 کیلو وار اشنایدر مدل LC1DPK با عنوان های کنتاکتور خازنی 33 کیلو وار اشنایدر و یا کنتاکتور خازنی 34 کیلو وار اشنایدر نیز بیان می شود.
