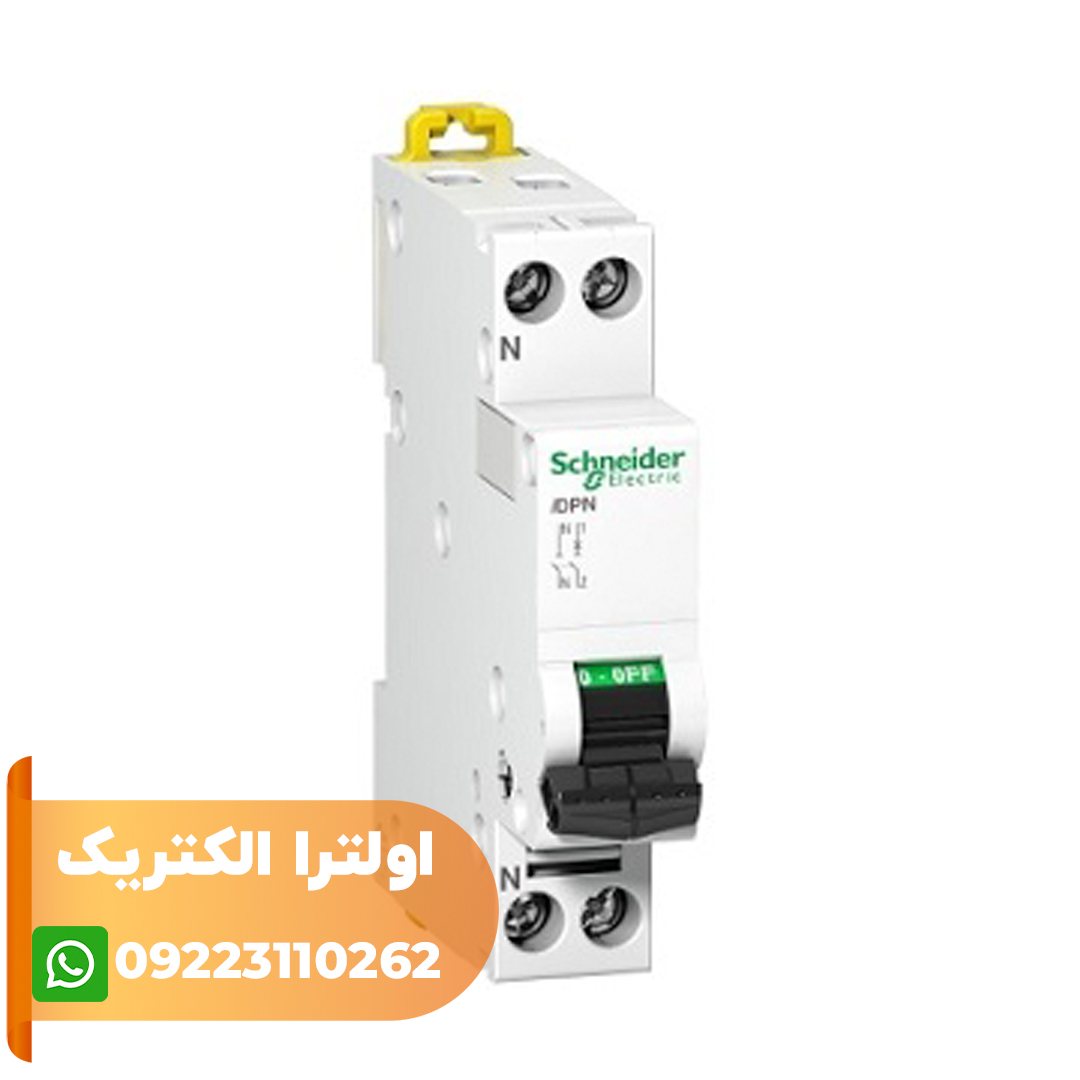

مشخصات کلید مینیاتوری تک فاز 63 آمپر اشنایدر 24409
شرکت اشنایدر یکی از برندهای مطرح تولیدکننده تجهیزات الکتریکی است. کلید مینیاتوری یک تجهیز حفاظتی است که به منظور ایمنی و قطع جریان اضافه بار و اتصال کوتاه از تکنولوژی حرارتی مغناطیسی بهره می گیرد. از جمله اشکالات کلید مینیاتوری، پایین بودن قدرت قطع آن است که نهایتاً تا 10 کیلو آمپر تولید می شود. برای حل این مشکل یک فیوز قبل از MCB می گذاریم که به آن فیوز پشتیبان می گوییم. فیوز مینیاتوری تک فاز 24409 اشنایدر، جریان نامی 63 آمپر و قدرت قطع معادل 6 کیلوآمپر دارد. این کلید تک پل در شبکه با ولتاژ AC و برای حفاظت سیستم های موتوری قابل استفاده است. کلید مینیاتوری یک وسیله حفاظتی ساده و ارزان قیمت تر نسبت به کلیدهای اتوماتیک است. برای حفاظت هادی ها در برابر اضافه بار، می توان برای هر سطح مقطع خاص، یک کلید مینیاتوری مناسب انتخاب کرد. در واقع سطح مقطع هادی در امپدانس حلقه اتصال کوتاه و انتخاب جریان نامی کلید، تأثیرگذار است.
جریان نامی کلید مینیاتوری انتخابی، متناسب با زمان راه اندازی، می تواند 1.5، 2 یا 2.5 برابر جریان نامی موتور باشد.
- برای حفاظت اتصال کوتاه در موتورهای با راه اندازی ستاره مثلث و موتورهای رتور سیم پیچی شده، از کلید مینیاتوری کندکار یا کلید مینیاتوری تیپ C (با جریان نامی معادل 1 تا 1.5 برابر جریان عمومی موتور) استفاده می شود.
- برای حفاظت ترانسفورماتورها در برابر اتصال کوتاه، می توان در اولیه ترانس، کلید مینیاتوری با جریان نامی حدود 2 برابر جریان نامی اولیه و در ثانویه ترانس، کلید مینیاتوری با جریان نامی برابر با جریان نامی ثانویه، استفاده نمود (زیرا جریان لحظه ای ترانسفورماتور در هنگام وصل زیاد است).
- در خازن ها، چون جریان لجظه ای زمان وصل زیاد است، باید از کلید مینیاتوری با 1.5 برابر جریان نامی خازن استفاده نمود.
