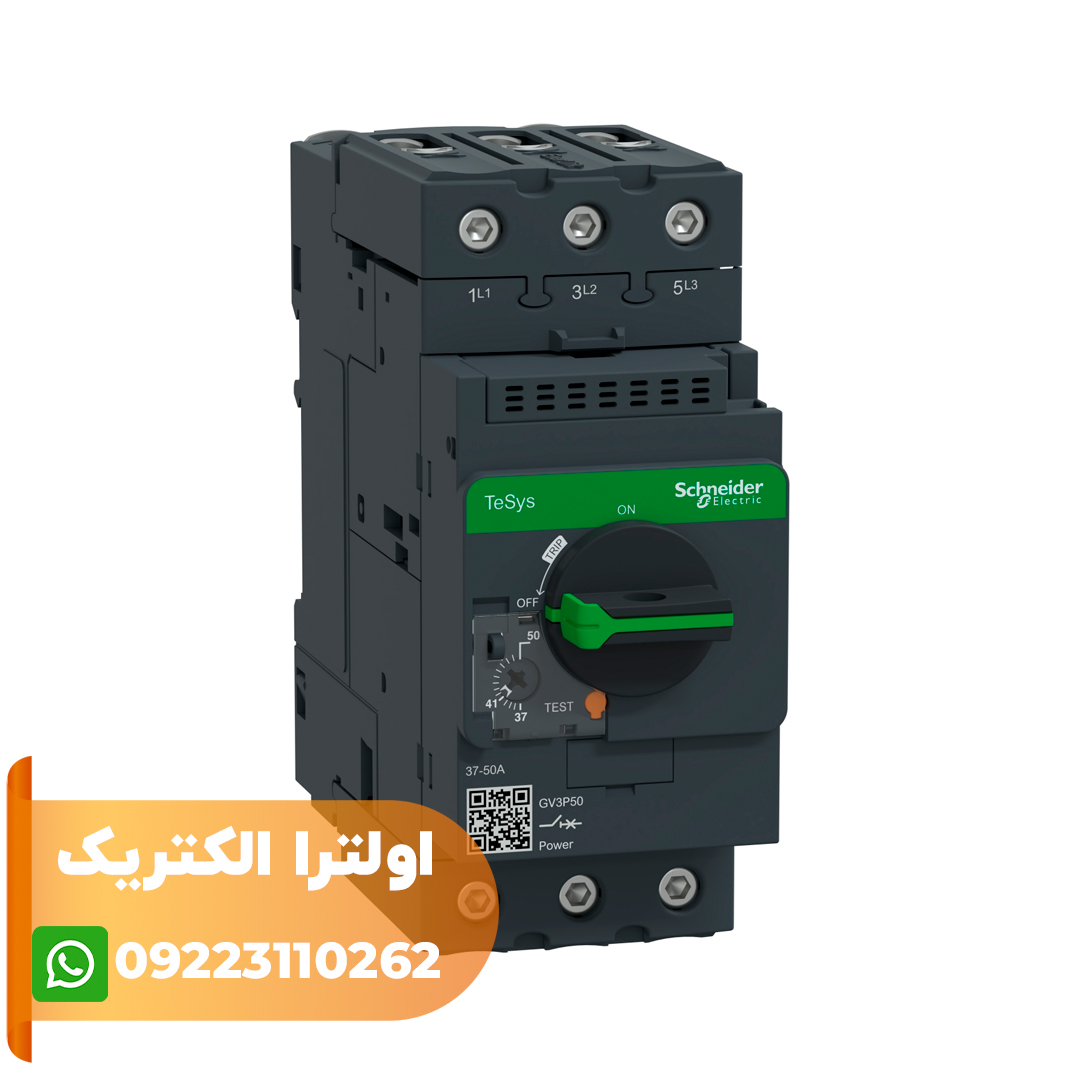

مشخصات کلید حرارتی – مغناطیسی 37 تا 50 آمپر GV3P50 اشنایدر
کلید حرارتی 37 تا 50 آمپر اشنایدر برای حفاظت موتورهای 22 کلیلووات در 400 ولت طراحی شده است. در این کلید تکنولوژی تریپ از نوع TM-D است و رنج حرارتی قابل تنظیم و تریپ مغناطیسی ثابت (تقریباً 14 برابر جریان نامی) دارد. ظرقیت قطع این کلید برابر با 50kA در 400 ولت ذکر شده است. اتصالات آن از نوع Everlink است. کنترل این کلید (قطع و وصل آن) با کمک دسته گردان انجام می‌شود و طبق استاندارد AC-3 تا 50000cycles بدون نیاز به تعمیر و خرابی کار می‌کند. این محصول طبق استاندارد IEC 60947-4-1 در مصارف AC-3 قابل بهره برداری است.
این کلید را می‌توان روی DIN ریل 35میلی‌متری یا با پیچ روی تابلو نصب کرد. ولتاژ نامی آن برابر با 690 ولت و ولتاژ ضربه نامی آن 6kV است. می‌توان گفت که این کلید حرارتی اشنایدر مطابق با استاندارد IEC 60947-4-1 حساسیت قطع فاز را دارا می‌باشد. اتلاف توان در هر پل 8 وات و درجه حفاظت آن IP20 است. مقاومت مکانیکی آن در برابر شوک درصورت بسته بودن کنتاکتور 30Gn و در صورت باز بودن کنتاکتور 15Gn به مدت 11 میلی‌ثانیه و در برابر لرزش برابر با 4Gn است. محدوده دمای مناسب برای عملکرد صحیح این تجهیز بین -20 تا 60 درجه سانتیگراد می‌باشد.
در کلید MPCB اشنایدر با کد فنی GV3P50، جریان نامی از 37 تا 50 آمپر می توان تنظیم کرد در صورتی که جریان تریپ مغناطیسی بر روی 700 آمپر ثابت است. موتورهایی با این کلید سازگارند که جریانشان بین 37 تا 50 آمپر باشد. این کلید حرارتی سه پل از منبع تغذیه AC استفاده می کند و می توان دو کنتاکت کمکی GVAE11 و GVAN11 را به ترتیب در بالا و کنار آن نصب کرد.
رنج توان موتورهای سازگار با کلید حرارتی 37 تا 50 آمپر
- 22 کیلووات در 400/415 ولت AC در فرکانس 50/60 هرتز
- 30 کیلووات در 500 ولت AC در فرکانس 50/60 هرتز
- 45 کیلووات در 690 ولت AC در فرکانس 50/60 هرتز
عملکرد کلید حرارتی مغناطیسی اشنایدر
کلید حرارتی مغناطیسی یا MPCB یک تجهیز الکترومکانیکی است که می تواند از طریق تکنولوژی تریپ TM-D از موتورهای الکتریکی در برابر اتصال کوتاه و اضافه بارمحافظت می کند. برای محافظت در برابر اضافه بار از حفاظت حرارتی یا Thermal Protection استفاده می شود.
حفاظت حرارتی یک بی متال دارد که عبور جریان از آن سبب گرم شدنش می شود. اگر جریانی که از کلید عبور می کند از مقدار جریان نامی تنظیمی بیش تر شود و در مدت زمان معینی کم نشود، بی متال به علت گرمای زیاد خم شده و به میله ی تریپ برخورد می کند و سبب قطع برق می شود. این مدت زمان معین یک تاخیری را برای راه اندازی موتور فراهم می کند ولی اگر این زمان بیش تر شود برق قطع خواهد شد.
برای محافظت در برابر اتصال کوتاه از حفاظت مغناطیسی یا Magnetic Protection استفاده می شود که یک قسمت حساس به جریان دارد. در صورتی که جریان بزرگ اتصال کوتاه از کلید عبور کند، سیم پیچ مغناطیسی، میدان مغناطیسی بزرگی تولید می کند که می تواند هسته ی سیم پیچ را به سمت میله ی تریپ حرکت دهد و بدون هیچ تاخیری برق را قطع کند.
