مشخصات کلید حرارتی – مغناطیسی GV2ME20 اشنایدر
یکی از تجهیزات الکترومکانیکی که برای محافظت از موتور الکتریکی در برابر اتصال کوتاه و اضافه بار استفاده می شود، کلید حرارتی مغناطیسی یا Motor Protection Circuit Breaker (MPCB) است. تکنولوژی تریپ در این کلید TMD یا حرارتی – مغناطیسی است، در واقع برای محافظت از موتورها در برابر اضافه بار از حفاظت حرارتی و در برابر اتصال کوتاه از حفاظت مغناطیسی استفاده می شود. حفاظت حرارتی یک بخش حساس به حرارت دارد با نام بی متال که جریان عبوری آن را گرم می کند. اگر جریانی که از کلید عبور می کند از مقدار جریان نامی تنظیم شده از طریق پتانسیومتر نصب شده بر روی کلید حرارتی بیش تر شود، بی متال داغ می شود و چون بی متال از اتصال دو فلز با ضریب دمایی متفاوت تشکیل شده است، خم شده و به میله ی تریپ برخورد می کند.
برخورد بی متال به میله ی تریپ سبب قطع برق با تاخیر می شود. برای انتخاب کلید حرارتی باید به این جریان نامی توجه شود، در واقع باید جریان نامی که بر روی پلاک موتور نوشته می شود در بازه ی جریان نامی کلید حرارتی مغناطیسی باشد. در حفاظت مغناطیسی یک بخش حساس به جریان وجود دارد با نام سیم پیچ مغناطیسی که جریان عبوری سبب تولید میدان مغناطیسی می شود. در شرایط اتصال کوتاه جریان زیادی از سیم پیچ می گذرد که سبب تولید میدان مغناطیسی شدیدی می شود و می تواند هسته ی سیم پیچ را به سمت میله ی تریپ حرکت داده و جریان برق را به صورت فوری قطع کند.

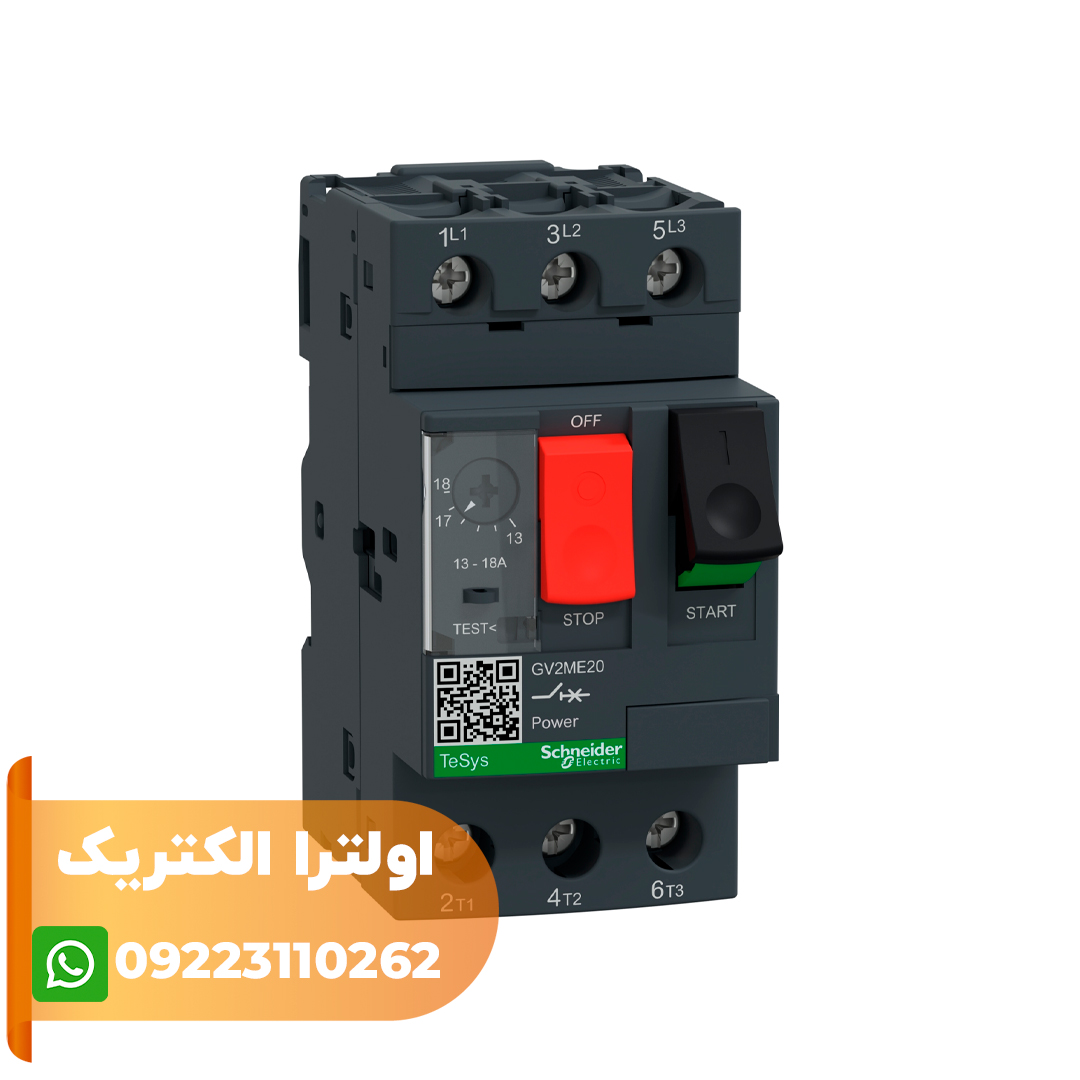

کلید حرارتی – مغناطیسی با کد فنی GV2ME20 تنها از منبع AC تغذیه می کند و تکنولوژی قطع حرارتی مغناطیسی یا TM-D دارد. جریان نامی این کلید MPCB از 13 آمپر تا 18 آمپر قابل تنظیم است اما جریان تریپ مغناطیسی بر روی 223 آمپر ثابت است. این کلید 3 پل دو کنتاکت کمکی GVAN11 و GVAE11 دارد که به ترتیب در کنار و بالای آن نصب می شوند.
