مشخصات کلید حرارتی – مغناطیسی GV2ME03 اشنایدر
یکی از تجهیزات الکترومکانیکی ساده، کلید حرارتی مغناطیسی یا MPCB (Motor Protection Circuit Breaker) است که واحد تریپ TM-D یا حرارتی – مغناطیسی دارد و با استفاده از آن از موتورهای الکتریکی در برابر اضافه بار و اتصال کوتاه محافظت می کند. حفاظت در مقابل اضافه بار با استفاده از حفاظت حرارتی و حفاظت در مقابل اتصال کوتاه با استفاده از حفاظت مغناطیسی انجام می شود. در حفاظت حرارتی یک بخش حساس به حرارت با نام بی متال وجود دارد که جریان عبوری سبب گرم شدن آن می شود. اگر جریانی که از بی متال عبور می کند از مقدار نامی کلید بیش تر شود بی متال به علت گرمای بیش از حد، خم شده و به میله ی تریپ برخورد می کند و سبب قطع برق می شود.
از زمان گرم شدن بیش از حد بی متال و قطع برق یک تاخیر معینی وجود داردکه به موتور اجازه ی راه اندازی می دهد اما اگر زمان از این مقدار تاخیر بیش تر شود، فرمان قطع برق می دهد. در حفاظت مغناطیسی نیز یک بخش حساس به جریان با نام سیم پیچ مغناطیسی وجود دارد. این سیم پیچ، هسته ی متحرک دارد و با عبور جریان، میدان مغناطیسی تولید می کند. در شرایط اتصال کوتاه، جریان زیادی از سیم پیچ می گذرد بنابراین سیم پیچ، میدان مغناطیسی بزرگی تولید می کند که می تواند هسته را حرکت دهد. هسته ی سیم پیچ در مسیر حرکت خود به میله ی تریپ برخورد می کند و سبب قطع برق می شود.

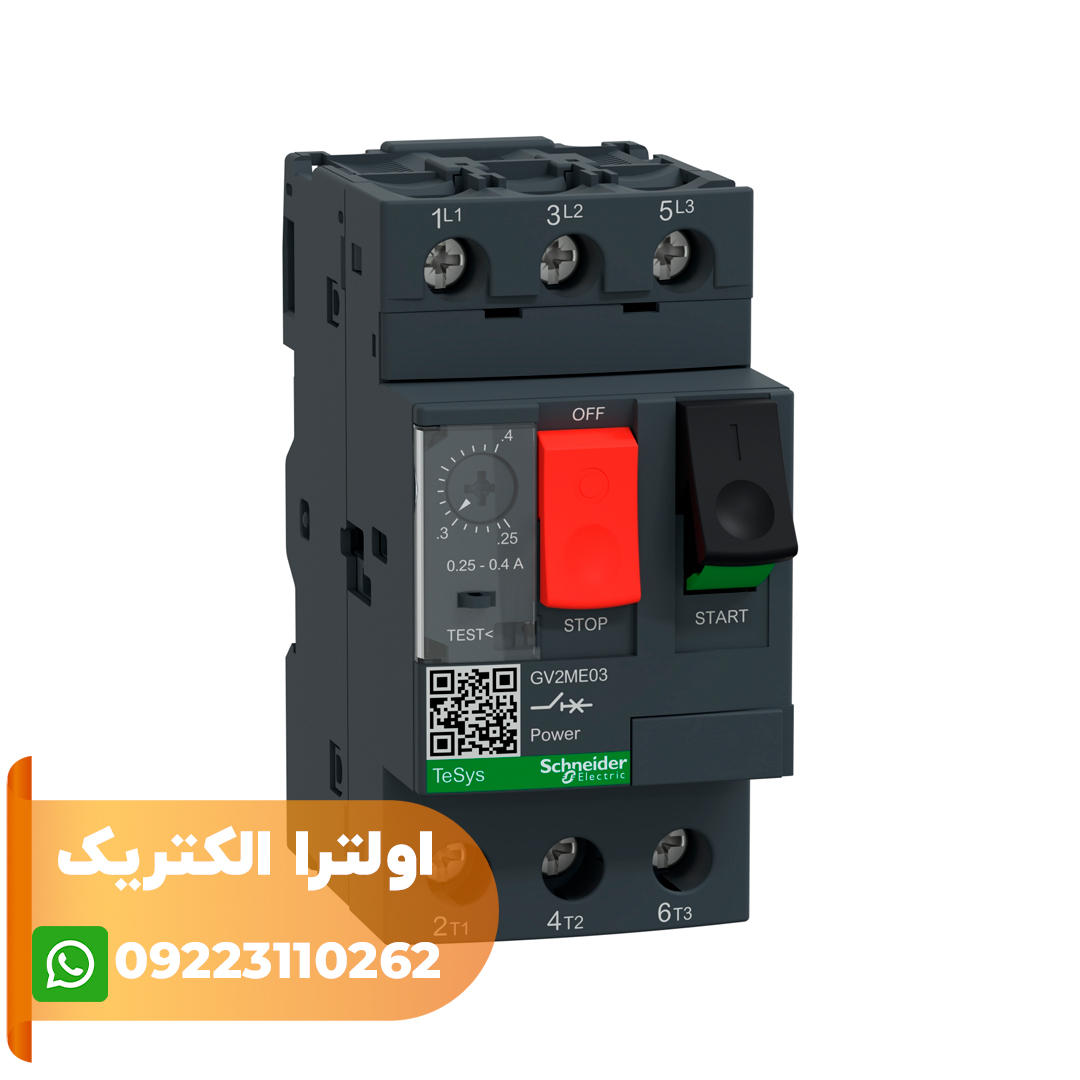

در کلید حرارتی – مغناطیسی با کد فنی GV2ME03 واحد تریپ از نوع TM-D است. جریان نامی این کلید 3 پل از 0.25 آمپر تا 0.4 آمپر قابل تنظیم است و جریان تریپ مغناطیسی آن بر روی 5 آمپر به صورت ثابت قرار دارد. کلید MPCB از منبع AC تغذیه می کند و دو کنتاکت GVAN11 و GVAE11 به ترتیب در کنار و بالای آن نصب می شوند.
