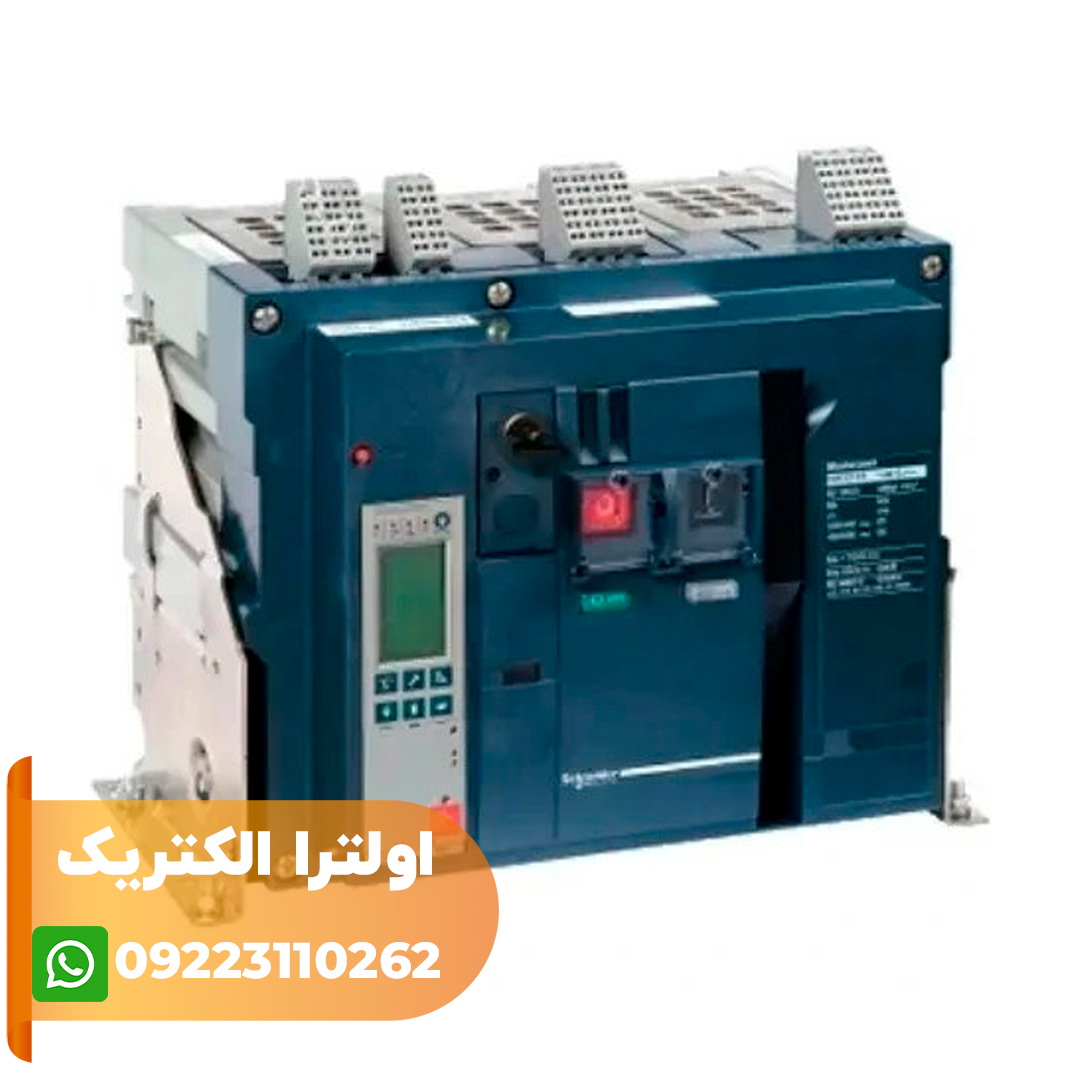

کليد هوایی 1250 آمپر سه پل فیکس سری NW قدرت قطع 65KA میکرولوجیک 2
کلید هوایی ACB از خانواده کلیدهای اتوماتیک، نوعی قطع کننده اتوماتیک فشار ضعیف است که در آمپرهای بالا معمولاً در ورودی تابلو برق استفاده می شود. وظیفه اصلی کلید هوایی علاوه بر قطع و وصل مدار، حفاظت از شبکه برق است. کلید هوایی اشنایدر با کد فنی NW12H13P2EF سری Masterpact NW سه پل (3P) بوده و با رنج جریان 1250 آمپر کار می کند. بر روی این تجهیز دو عدد پوش باتن برای قطع و وصل کردن جریان تعبیه شده است. قدرت قطع این کلید هوایی برابر با 65 کیلوآمپر در فرکانس 50/60 هرتز است و با ولتاژ کاری 690 ولتAC کار می کند. کلید هوایی NW12H13P2EF با مکانیزم فیکس در تابلو قرار می گیرد. وصل کلیدهای هوایی توسط فنر شارژ شده، انجام می شود. این فنر در کلید Masterpact NW08 به صورت دستی شارژ می گردد. این قطعه دارای واحد تریپ یا حفاظت میکرولاجیک 2.0E است که اتصال کوتاه، اضافه بار را حفاظت می کند. ابعاد این کلید به ترتیب برابر با 352x 422×297 میلیمتر است. این قطعه در بازه دمای -25 تا 70 درجه ی سانتی گراد کار می کند. دوام الکتریکی کلید هوایی اشنایدر 10000 سیکل در ولتاژ 690 ولت AC و دوام مکانیکی آن برابر با 12500 سیکل است. کليد هوایی 1250 آمپر سه پل بر اساس استاندارد IEC 60947-2 تولید و عرضه می شود.
برخی از کاربرد های کلید هوایی
- سوئیچینگ اصلی در سیستم های توزیع نیرو
- اندازه گیری بسیاری از پارامترهای شبکه از جمله هارمونیک سیستم
- ثبت کلیۀ خطاها، آلارم ها و بسیاری از پارامترها و رویداد های مهم
- رنج وسیعی از تجهیزات جانبی شامل کنتاکت کمکی و خطا، رله های تریپ (شانت و آندر) ، اینترلاک، موتور و غیره
