چراغ سیگنال
برای نشان دادن حالت وصل یا قطع مدار از چراغ سیگنال استفاده می شود به طوری که در حالت وصل مدار، لامپ باید روشن و در حالت قطع مدار، خاموش باشد. برای افزایش عمر لامپ می توان از لامپ با ولتاژ نامی بیشتر از ولتاژ تغذیه لامپ استفاده کرد.
الف) لامپ سیگنال در مدار فرمان
در این حالت لامپ سیگنال با کنتاکتور به صورت موازی بسته می شود به طوری که با کنتاکتور شروع به کار کرده و روشن می شود و با زدن شستی استپ، همانند کنتاکتور، لامپ سیگنال نیز خاموش می شود.
ب) لامپ سیگنال در مدار قدرت
در مدار قدرت به دو طریق از لامپ سیگنال استفاده می شود:
1. در تابلوهای تولید انرژی که برای نشان دادن عبور جریان و نیز اطمینان از وجود ولتاژ سه فاز و نیز جلوگیری از دو فاز شدن شبکه، سر راه هر فاز و به صورت اتصال ستاره قرار می گیرند.
2. در تابلوهای مصرف که با رسیدن جریان به مصرف کننده هر فاز، لامپ سیگنال مربوطه نیز روشن می شود.
برای مصرف کننده های سه فاز از سه عدد لامپ سیگنال با اتصال ستاره استفاده می شود.

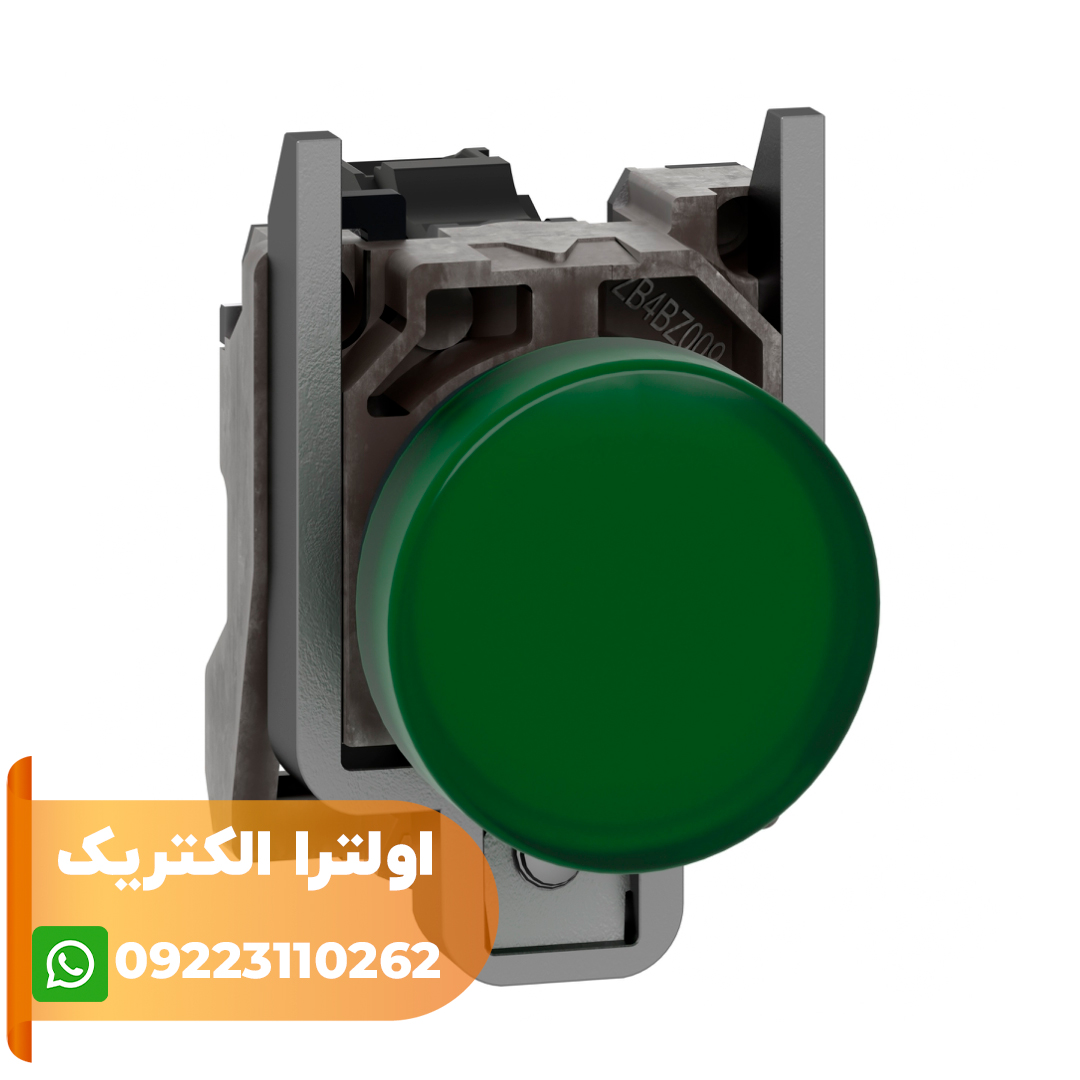

چراغ سیگنال اشنایدر فلزی سبز با LED 230 تا 240 ولت AC
چراغ سیگنال اشنایدر فلزی سبز Harmony XB4 دارای لنز مسطح بوده و با ولتاژ کاری 230 تا 240 ولت AC عرضه می شود. این چراغ سیگنال حاوی یک لامپ LED بوده و در ساخت آن از قاب فلزی استفاده شده است. همچنین این لامپ سیگنال بادوام بوده و نیاز به تعمیر پیدا نخواهد کرد و معمولاً برای نشان دادن فرآیند و عملیات دستگاه طراحی شده است. چراغ سیگنال اشنایدر به راحتی در برش های استاندارد با قطر 22 میلی متر و از طریق بست پیچی نصب می شود. نور چراغ سیگنال حتی از فاصله ی دور هم قابل تشخیص است و وضعیت دستگاه را در یک نگاه نشان می دهد. چراغ سیگنال اشنایدر فلزی برای محیط های نامساعد طراحی شده و با IP66/IP67/IP69 تا حد زیادی در برابر ضربه و لرزش، نفوذ گرد و غبار و آب مقاوم است.
