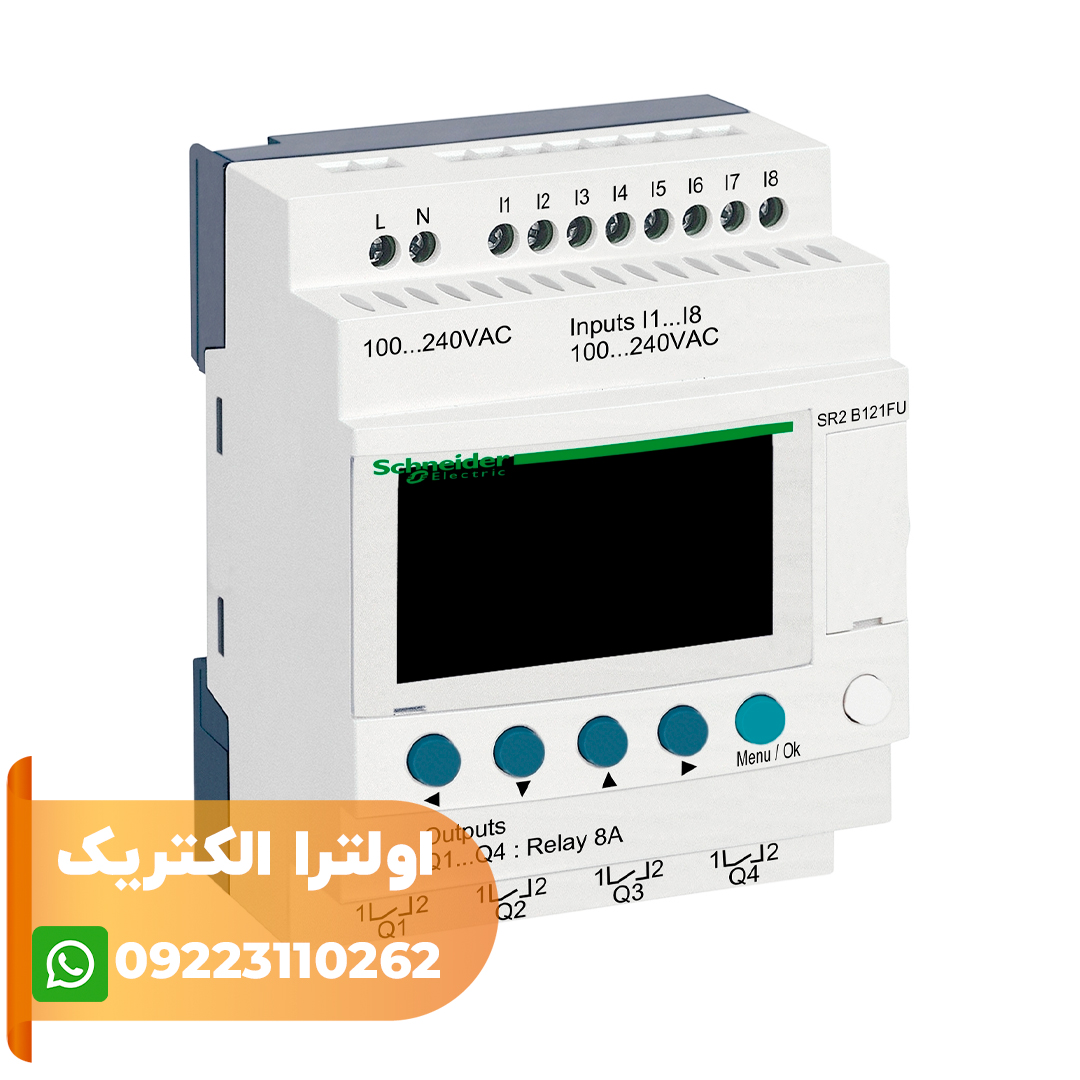

پی ال سی اشنایدر با کد فنی SR2B121FU سری Zelio Logic SR2 یک رله کمپکت هوشمند است که با ولتاژ 100 تا 240 ولت AC تغذیه می‌شود. این قطعه مجهز به 8 ورودی دیجیتالی و 4 عدد رله خروجی، ترمینال پیچی، یک صفحه نمایش LCD و یک ساعت (کلک) است. این رله بر روی دین ریل نصب می‌شود. برنامه‌ریزی این ماژول‌ها به دو روش انجام می‌شود. با استفاده از کلیدهای کنترلی و زبان برنامه‌نویسی Ladder می‌توان مستقیم روی صفحه نمایش آن‌ها را برنامه‌ریزی کرد. علاوه بر این با استفاده از نرم‌افزار Zelio Soft PC و با کمک دو زبان Ladder یا FBD برنامه‌ریزی می‌شوند. برنامه نویسی با زبان LADDER کار را برای افراد تازه‌کار راحت‌تر می‌کند.

زبان برنامه نویسی PLC

   برای سیستم‌های PLC برنامه‌های مختلفی توسط شرکت‌های سازنده نوشته شده است که رایج‌ترین آنها عبارتند از:

   الف) زبان نردبانی Ladder Schedule یا زبان LAD

   ب) زبان فلوچارت Control System Flowchart یا زبان CSF

   ج) زبان فهرستی Statement List یا STL

زبان برنامه نویسی  LAD

این زبان به لحاظ روند کاری شباهت زیادی به روند رسم بلوک دیاگرام در مدارهای فرمان رله‌ای دارد و عیناً همان اتصالاتی که به صورت کنتاکت‌های NO و NC در مدارهای فرمان رله‌ای رسم می‌شود در زبان نردبانی پیاده شده است. در این زبان همان طور که از اسم آن مشخص است عملیات فرآیند از سمت چپ یک نردبان که دارای سطح ولتاژ V₁ می‌باشد به سمت راست نردبان که سطح ولتاژ V₀ است رسم می‌شود (در عمل V₁ برابر 24 ولت و V₀ برابر صفر ولت است). در نهایت به خروجی که به صورت یک پرانتز به شکل (Q_i) ختم می شود، Q_i خروجی شماره i را مشخص می‌کند.
