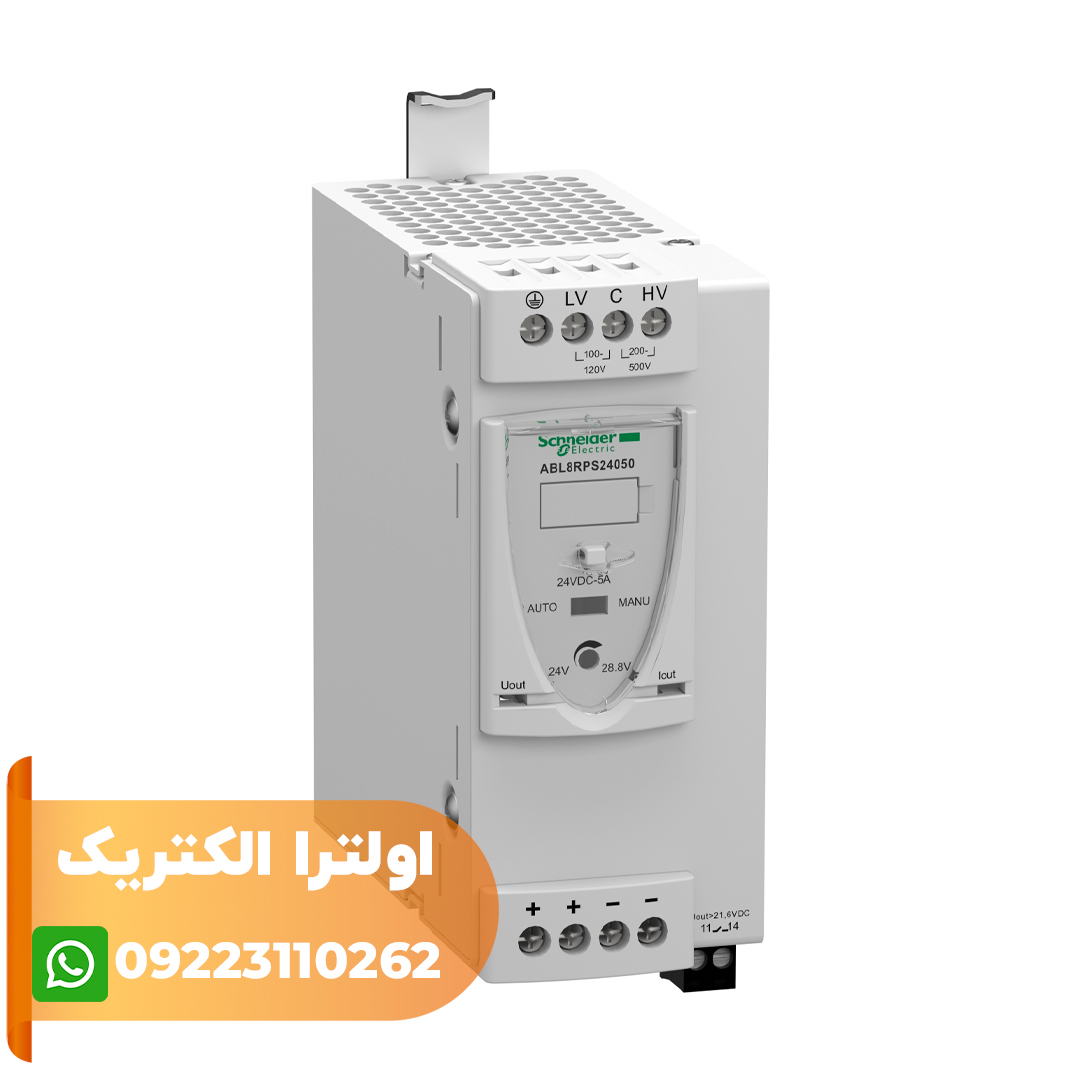

مشخصات منبع تغذیه اشنایدر با کد فنی ABL8RPS24050
منبع تغذیه 120 وات با جریان خروجی 5 آمپر و ولتاژ خروجی 24 ولت DC از سری محصولات اشنایدر الکتریک است. برای ثابت نگه داشتن ولتاژ مستقیم در خروجی یک منبع تغذیه، دو روش رگولاسیون خطی و رگولاسیون به روش سوئیچینگ رایج است. در روش رگولاسیون خطی از ترانس یکسو کننده جریان استفاده می‌شود، استفاده از منبع تغذیه خطی دارای معایبی است که برای نمونه می توان به تلفات بالا و کارایی پایین، عدم دسترسی به رگولاسیون دقیق در خروجی اشاره کرد. این در حالی است که راندمان و بهره‌وری در روش سوئچینگ بسیار بیشتر از روش خطی است. در روش سوئیچینگ با تغییر میزان دوره سیکل سوئیچ، ولتاژ و جریان خروجی کنترل می‌شود. این محصول، در فرکانس 47…63 هرتز راه اندازی می‌شود و میزان راندمان این محصول 87 درصد است. ABL8RPS24050 همچنین دارای دو چراغ LED است:
- LED در دو طیف رنگ سبز و قرمز: نشانگر ولتاژ خروجی
- LED در 3 طیف رنگ سبز، قرمز و نارنجی: نشانگر جریان خروجی
نحوۀ عملکرد منبع تغذیه
ابتدا، برق AC از ورودی منبع تغذیه وارد فیوز (برای محافظت مدار) و سپس وارد فیلتر می‌شود. بعد از آن، برای یکسو سازی وارد پل دیودی شده و در نهایت برای رگوله کردن ولتاژ وارد قسمتی به نام PFC، در این حالت آماده ورود به بخش DC بهDC خواهد شد.
