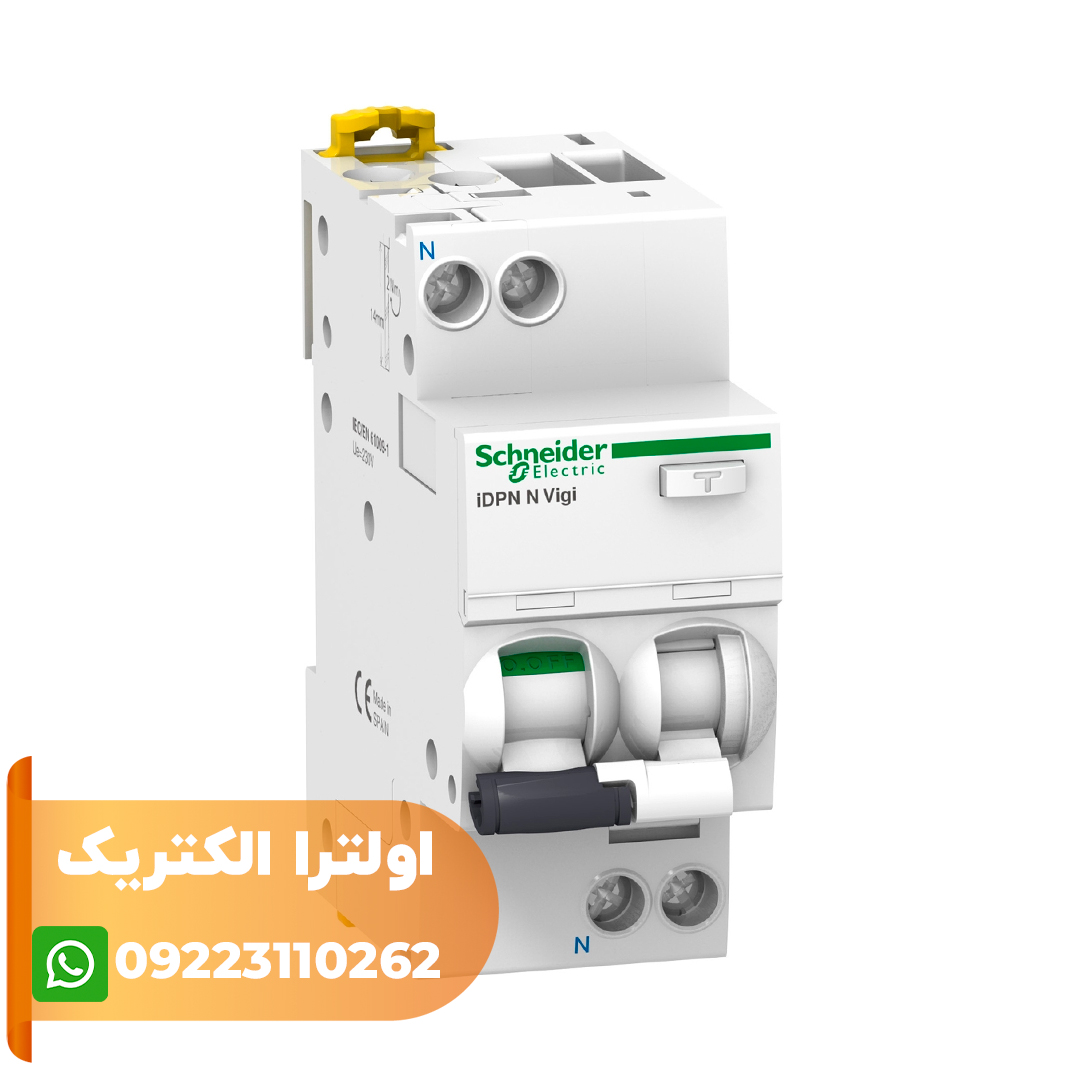

مشخصات محافظ جان ترکیبی تک فاز 32 آمپر اشنایدر A9D31632
محافظ جان ترکیبی اشنایدر با کد فنی A9D31632 و نام ACTI9 IDPN Vigi به بازار عرضه می شود. مشخصه اصلی ACTI9 جریان نامی 32 آمپر و حساسیت 30 میلی آمپر است. در فرکانس کاری 50 هرتز دارای قدرت قطع 6 کیلو آمپر و ولتاژ عایقی 400 ولت است. ولتاژ بهره برداری این کلید در بازۀ 220 تا 240 ولت AC قرار دارد و از مدار در برابر ولتاژ لحظه ای 8 کیلو ولت محافظت می کند. کلید محافظ جان ترکیبی اشنایدر تحت تکنولوژی قطع یا تریپ ساخته شده و نوع حفاظت آن حرارتی مغناطیسی است. مزیت مهم در کاربرد این کلید، طول عمر مکانیکی و الکتریکی آن است که به ترتیب 20 هزار و 10 هزار سیکل عمل می کند که این میزان دوام مکانیکی و الکتریکی در حدود 10 سال قابلیت استفاده دارد.
چهار ترمینال روی محافظ جان ترکیبی دو پل وجود دارد که دو ترمینال مربوط به ورودی و دو ترمینال مربوط به خروجی جریان است. سیم نول به ترمینالی که با حرف N روی کلید مشخص شده و سیم فاز به ترمینال دیگر وصل می شوند. با توجه به محل نصب کلید، سیم های ورودی و خروجی می توانند از پائین یا بالا متصل شوند و این مسئله تأثیری در عملکرد کلید ندارد. کلید محافظ جان ترکیبی به طور پیوسته تفاوت جریان ورودی و خروجی مدار را محاسبه می کند. اگر حاصل این تفاوت صفر نشود یعنی جریان نشتی در مدار وجود دارد و زمانی که مقدار این جریان به آستانه تعیین شده توسط حساسیت کلید برسد مدار را قطع می کند. این جریان نشتی ممکن است به دلیل اتصال بدنه وسایل الکتریکی باشد که در این حالت جریان به جای برگشت از سیم نول، از زمین به منبع باز می گردد. کلید محافظ جان ترکیبی برای قطع مدار در برابر اضافه بار و جریان نشتی طراحی شده است.
