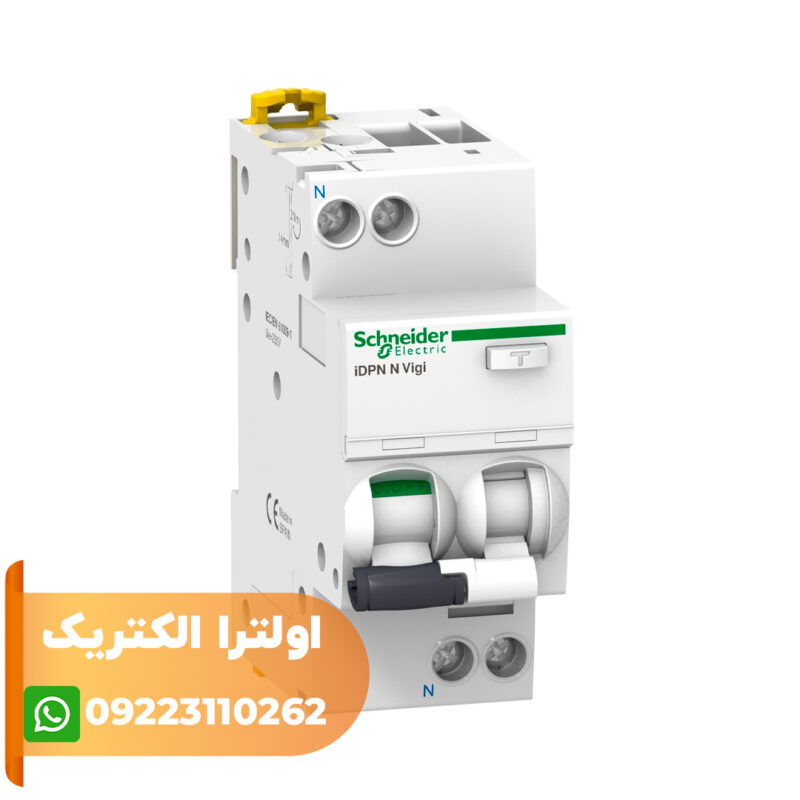

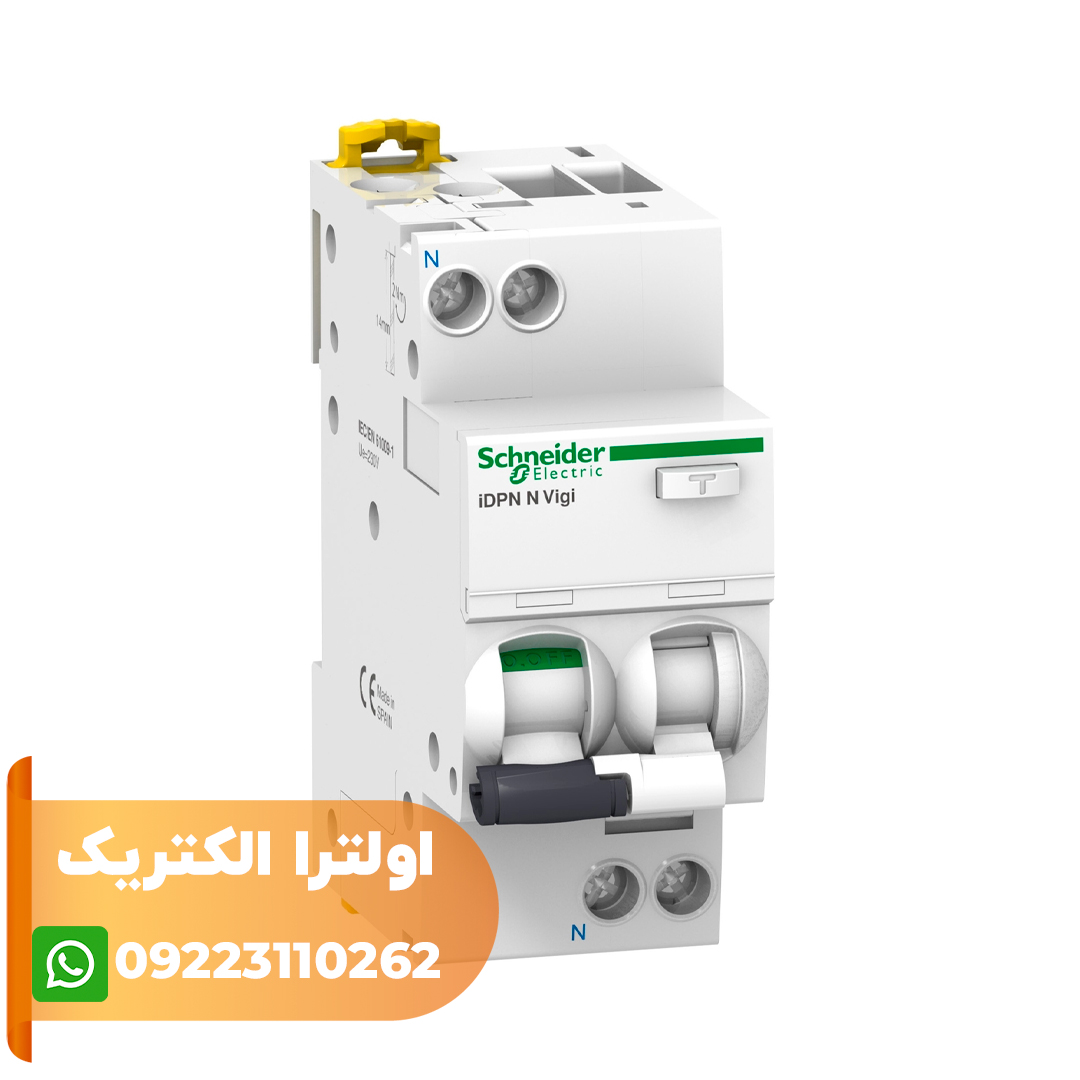

مشخصات محافظ جان ترکیبی تک فاز 25 آمپر اشنایدر A9D31625
کلید محافظ جان ترکیبی تلفیقی از کلید مینیاتوری و محافظ جان بوده و حفاظت اضافه بار، اتصال کوتاه و نشتی جریان را کنترل می کند. کلید محافظ جان ترکیبی با کد فنی A9D31625 یکی از انواع کلید محافظ جان ترکیبی اشنایدر است که با استاندارد EN/IEC 61009-2-1 ساخته و در بازار عرضه می شود. دکمه تست کلید زیر نام برند “اشنایدر الکتریک” قرار دارد و در حالتی که کلید زیر بار است، می توان با فشردن دکمه تست و قطع شدن برق، از عملکرد درست کلید آگاه شد. جریان نامی محافظ جان ترکیبی A9D31625 در رنج 25 آمپر و جریان نشتی آن 30 میلی آمپر است. تکنولوژی قطع محافظ جان ترکیبی 25 آمپر به صورت حرارتی مغناطیسی است و محدوده تریپ مغناطیسی آن 5 تا 10 برابر جریان نامی است. این محافظ جان ترکیبی دو پل، قدرت قطع 6 کیلو آمپر در در ولتاژ عملکردی 240…220 ولت دارد.
دمای مناسب برای نصب این قطعه در تابلو برق 60…5- سانتی گراد است. یک پل کلید به فاز وصل می شود و پل دیگر که با حرف N نمایان است به نول متصل می شود. این قطعه از طریق 4 پیچ 9 میلی متری به دیگر مدارها متصل می شود. رنگ کلید سفید است و اهرمی دارد که می توان به صورت دستی، کلید را قطع و وصل نمود. نکته مهم در کاربرد کلید محافظ جان ترکیبی، طول عمر مکانیکی و الکتریکی آن است که به ترتیب 20 هزار و 10 هزار سیکل عمل می کند و سپس سیم پیچ های کلید ضعیف شده و تعویض آن امری ضروری است. البته این میزان دوام مکانیکی و الکتریکی در حدود 10 سال طول می کشد.
