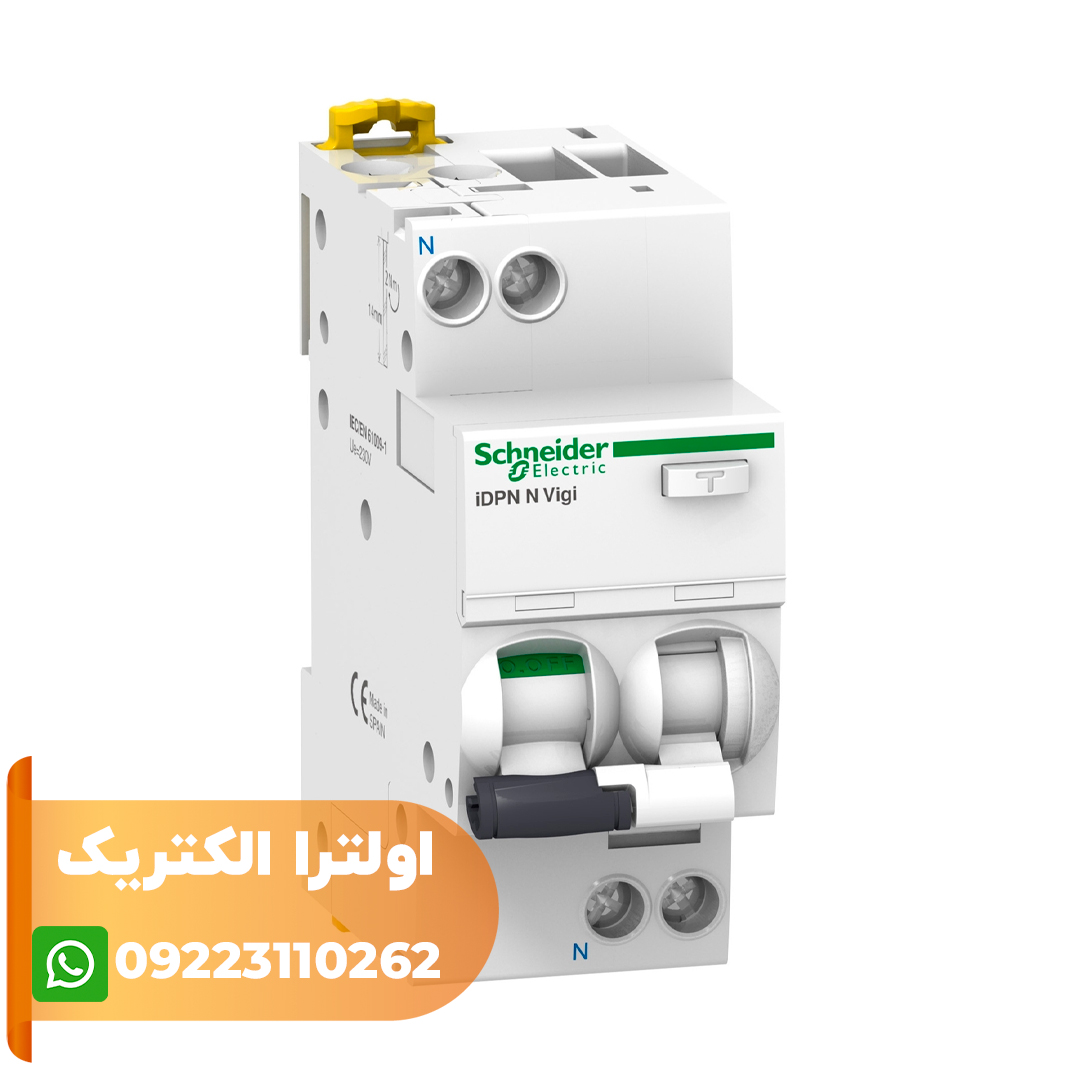

مشخصات محافظ جان ترکیبی تک فاز 10 آمپر اشنایدر A9D31610
محافظ جان ترکیبی A9D31610 اشنایدر یک کلید تک فاز از سری ACTI9 است. عملکرد حفاظت در برابر اضافه بار، اتصال کوتاه و جریان نشتی (درون یا بیرون سیستم های الکتریکی) توسط یکی از پل های این محافظ جان ترکیبی انجام می شود و پل دیگر برای اتصال سیم نول است. جریان نامی محافظ جان ترکیبی A9D31610 برابر با 10 آمپر است و با ولتاژ 240…220 ولت تغذیه می شود. این محافظ جان ترکیبی 2 پل در صورت تشخیص جریان نشتی 30 میلی آمپر در مدار، باعث قطع اتصالات می شود. تکنولوژی قطع آن به صورت حرارتی مغناطیسی است و محدوده تریپ مغناطیسی آن در 5 تا 10 برابر جریان نامی قرار دارد. این کلید در دمای 60…5- سانتی گراد عملکرد مطلوب دارد. طول عمر مکانیکی و الکتریکی آن 20 هزار سیکل است، سپس سیم پیچ های کلید ضعیف شده و تعویض آن ها امری ضروری است. البته این میزان دوام مکانیکی و الکتریکی در حدود 10 سال طول می کشد.
محافظ جان ترکیبی A9D31610 در فرکانس کاری 50 هرتز دارای قدرت قطع 6 کیلو آمپر و ولتاژ عایقی 400 ولت است. با توجه به محل نصب کلید، سیم های ورودی و خروجی می توانند از پائین یا بالا متصل شوند و این مسئله تأثیری در عملکرد کلید ندارد. کلید محافظ جان ترکیبی به طور پیوسته تفاوت جریان ورودی و خروجی مدار را محاسبه می کند. اگر حاصل این تفاوت صفر نشود یعنی جریان نشتی در مدار وجود دارد و زمانی که مقدار این جریان به آستانه تعیین شده توسط حساسیت کلید برسد مدار را قطع می کند. این جریان نشتی ممکن است به دلیل اتصال بدنه وسایل الکتریکی باشد که در این حالت جریان به جای برگشت از سیم نول، از زمین به منبع باز می گردد.
