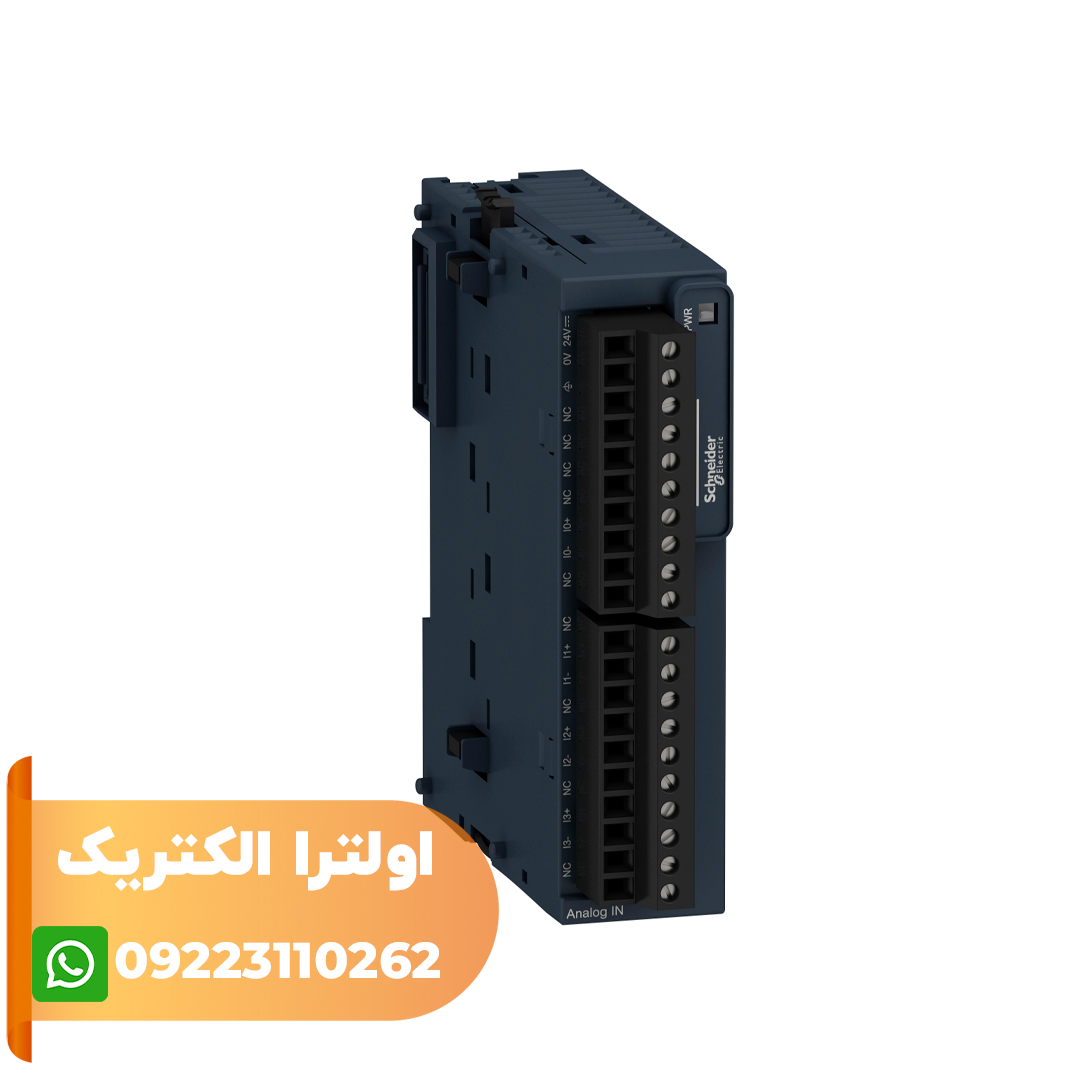

ماژول 4 ورودی آنالوگ برای پی ال سی مدیکون اشنایدر الکتریک
ماژول ورودی دیجیتال اشنایدر با کد فنی TM3TI4 از سری ماژول‌های Modicon TM3 بوده و برای پی ال سی های سری Modicon استفاده می‌شود. ماژول دیجیتال ورودی TM3DI16 با پی ال سی‌های مدیکن M221 ،M241 ،M251 و M262 سازگاری دارد و عملکرد آنها را بهبود می‌بخشد. در ماژول TM3TI4 اشنایدر 4 ورودی دیجیتال تعبیه شده که با ولتاژ منبع تغذیه نامی 24 ولت DC و مصرف جریان 45 /50 میلی آمپر در 5 ولت DC از طریق کانکتور باس، 35/40 میلی آمپر در 24 ولت DC از طریق منبع خارجی کار می‌کند. ماژول ورودی آنالوگ دارای 4 ورودی با رزولوشن 16بیتی و یا 15بیتی+نشانگر را ارائه می‌دهد. این محصول درایوهای سرعت متغیر یا تجهیزاتی که به صورت ورودی جریانی یا ولتاژی باشد را کنترل می‌کند. این تجهیز دارای ترمینال فنری قابل حمل برای اتصال الکتریکی با تنظیم گام 3.81 میلی متری برای ورودی‌هایش است. درجه حفاظت این تجهیز IP20 است. ابعاد این ماژول به ترتیب برابر با 23.6*70*90 است و 110 گرم وزن دارد. این محصول طبق استانداردهای EN/IEC 61131-2 و EN/IEC 61010-2-201 ساخته شده است. طبق استاندارد IEC 60715 این ماژول بر روی دین ریل TH35-15 و TH35-7.5 و تابلو با پایه کیت ثابت نصب می شود. ماژول توسعه Modicon TM3 با مکانیسم مونتاژ در هم تنیده/قفل شده طراحی شده است. هنگام مونتاژ ماژول‌های Modicon TM3 با پی ال سی، از یک کانکتور گسترش باس برای توزیع داده‌ها و منبع تغذیه استفاده می‌شود.
