سافت استارتر اشنایدر
یکی از مهم ترین موضوعات در موتور های الکتریکی، نیاز به جریان راه اندازی بالا است؛ که گاهی انتقال جریان زیاد به صورت مستقیم، باعث خراب شدن موتور می شود. برای حل این مشکل راه های مختلفی وجود دارد، اما یکی از ساده ترین راه ها استفاده از سافت استارتر است. سافت استارتر از تنش های الكتريكی و مکانیکی جلوگیری می کند. سافت استارتر به اين معنی است كه موتور تدريجاً دور گرفته و به دور نامی خود می رسد. سافت استارتر اشنایدر یا راه انداز نرم با نام تجاری Altistart تولید می شود. انواع سافت استارتر با توجه به کاربرد آن ها در صنعت، طراحی و تولید می شوند. از انواع سافت استارتر های اشنایدر می توان به Altistart 01، Altistart 22 و Altistart 48 اشاره کرد.
نقشه سیم بندی سافت استارتر ATS48
شکل زیر سیم بندی را برای راه اندازی سافت استارتر ATS48 با کنترل دو سیمه و سه سیمه نشان می دهد:
* سیم بندی اتصال دو سیمه
* سیم بندی اتصال سه سیمه
مشخصات فنی سافت استارتر اشنایدر ATS48C48Q

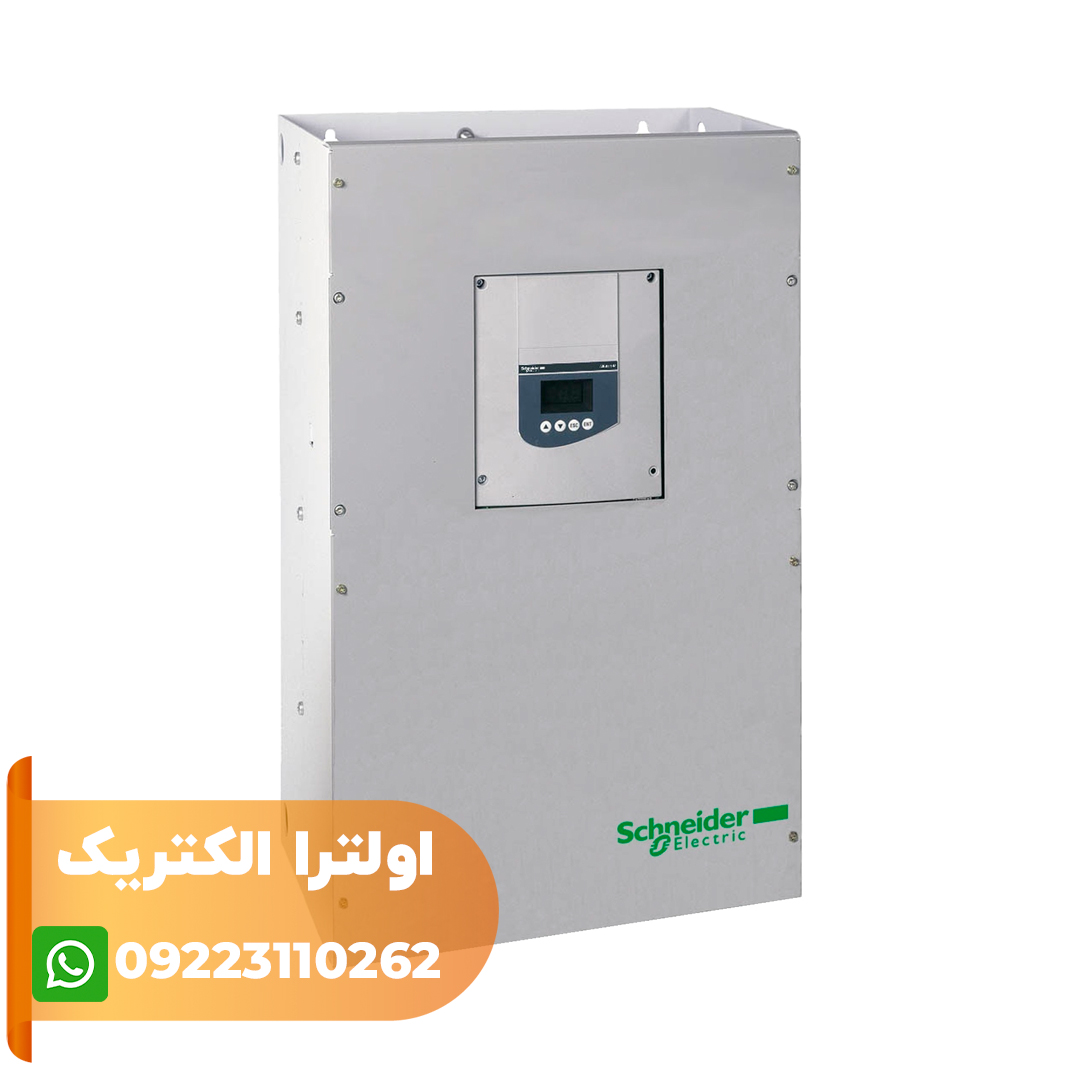

سافت استارتر 250 کيلو وات ATS48 با کد فنی ATS48C48Q ، از سافت استارترهای اشنایدر و سه فاز است که یک کنترلر با 6 تریستور است. با ولتاژ نامی تغذیه از 230 ولت تا 415 ولت AC و حداکثر جریان 480 آمپر کار می کند. این سافت استارتر اشنایدر برای راه اندازی نرم موتورهای آسنکرون ساخته شده است.اگر این نوع سافت استارتر در خط منبع تغذیه موتور وصل شود، برای موتورهای با توان 250 کیلو وات (در 400 ولت) برای کاربردهای استاندارد؛ و 220 کیلو وات (در 400 ولت) برای کاربردهای سنگین مناسب است. اما اگر این سافت استارتر به خروجی های مثلث موتور متصل شود، برای موتورهایی با قدرت تا 335 کیلو وات (در 400 ولت) برای کاربردهای استاندارد و 315 کیلو وات (در 400 ولت) برای کاربردهای سنگین مناسب است. وزن آن 51.4 کیلوگرم و ابعاد آن 400 میلی متر عرض، 670 میلی متر ارتفاع، 300 میلی متر عمق است. سافت استارتر بالا، پورت ارتباطی ModBus هم دارد، تا بتوان آن را از راه دور مونیتور و کنترل کرد. همچنین می توان آن را برای سفارش جداگانه به شبکه های اترنت، Fipio، Profibus DP و DeviceNet از طریق یک ماژول متصل کرد.
