سافت استارتر اشنایدر الکتریک

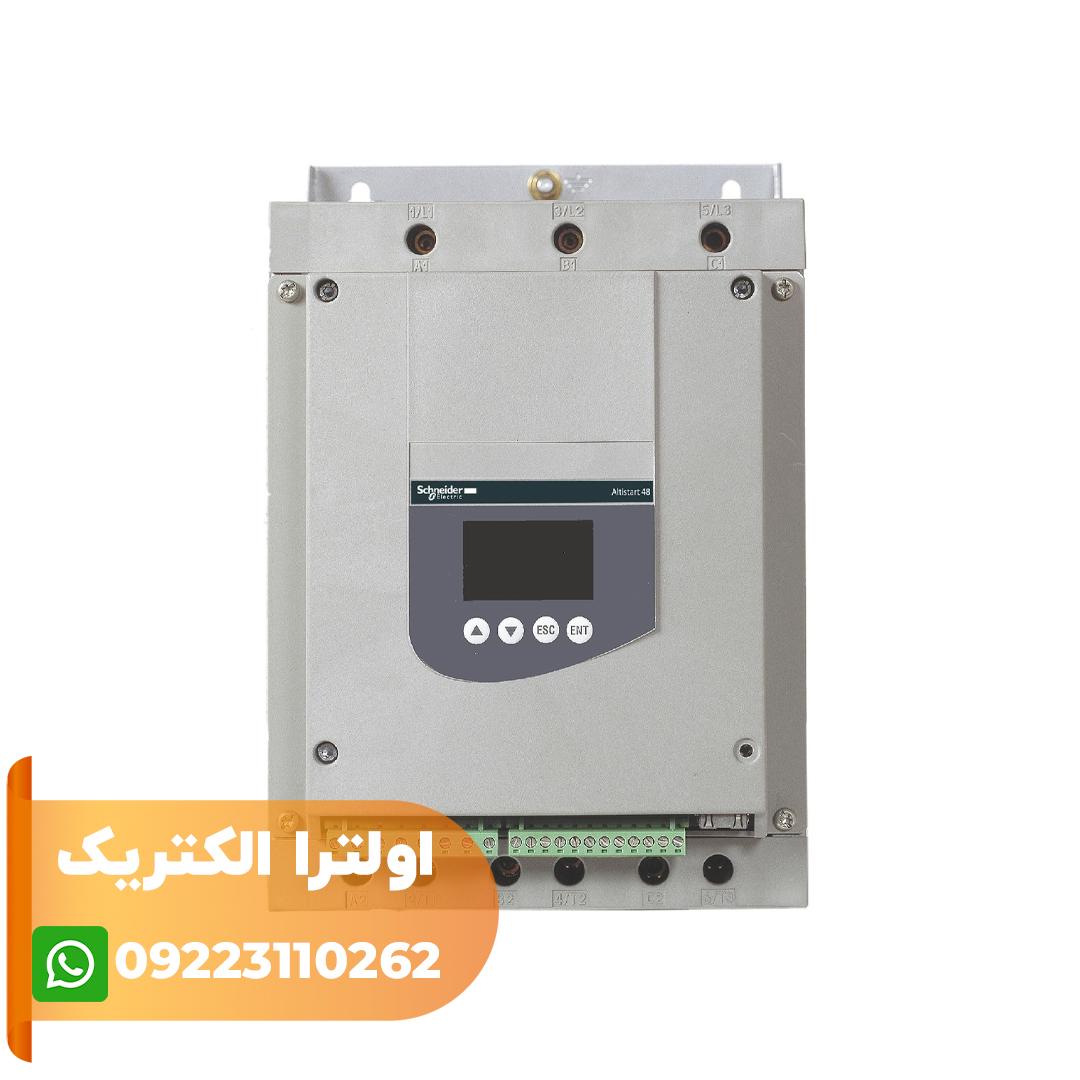

اشنایدر الکتریک، با معرفی سافت استارترهای خود به بازار جهانی؛ راهکارهای مفیدی برای راه اندازی موتورهای الکتریکی ارائه داده است. در میان سافت استارترهای اشنایدر، سری ATS48 با قابلیت ها و توانایی بالایی که دارد، از نمونه های مورد نیاز برای طراحی مدارات برق صنعتی است. سافت استارتر 15 کيلو وات ATS48 با کد فنی ATS48D32Q، سافت استارتری جهت راه اندازی موتورهای آسنکرون 5.5 تا 22 کیلو وات است. کاربرد عمومی آن همانند ATS48D22Q در صنایع سنگین و پمپ ها است. راه انداز فوق با ولتاژ 230 تا 415 ولت کار می کند، و جریان تنظیم شده کارخانه ای آن 28.5 آمپر است. سافت استارتر ATS48 می تواند به صورت مثلث یا مستقیم (خط تغذیه موتور) به موتور متصل شود. این سافت استارتر به شیوه استارت با کنترل گشتاور (محدودیت جریان تا 5 برابر جریان نامی) شروع به کار کرده و موتور را راه اندازی می کند.
مشخصات فنی سافت استارتر 15 کیلو وات اشنایدر ATS48D32Q
سافت استارترها و درایوهای اشنایدر در دو نوع وجود دارند که عبارتند از نوع استاندارد و نوع استفاده سنگین؛ که نوع سنگین ایمنی بالاتری دارد. ولی نوع سنگین این سافت استارتر ها، اتصال کوتاه حفاظتی ندارند و حتماً باید از تجهیزات حفاظتی بالا دستی استفاده کرد. برای سافت استارتر ATS48 15 کیلووات پیشنهاد می شود از کلید مغناطیسی GV2L22 که یک کلید 25 آمپر است استفاده کنید.
توان موتور سافت استارتر بر حسب کیلو وات :
· 7.5 کیلو وات در 230 ولت در زمان اتصال در خط تغذیه موتور، برای کاربردهای استاندارد
· 9 کیلو وات در 230 ولت در زمان اتصال به ترمینال های مثلث موتور، برای کاربردهای سنگین
· 11 کیلو وات در 400 ولت در زمان اتصال در خط تغذیه موتور، برای کاربردهای سنگین
· 15 کیلو وات در 230 ولت در زمان اتصال به ترمینال های مثلث موتور، برای کاربردهای استاندارد
· 15 کیلو وات در 400 ولت در زمان اتصال در خط تغذیه موتور، برای کاربردهای استاندارد
· 18.5 کیلو وات در 400 ولت در زمان اتصال به ترمینال های مثلث موتور، برای کاربردهای سنگین
· 22 کیلو وات در 400 ولت در زمان اتصال به ترمینال های مثلث موتور، برای کاربردهای استاندارد
· 5.5 کیلو وات در 230 ولت در زمان اتصال در خط تغذیه موتور، برای کاربردهای سنگین
جریان نامی Icl:
· 32 آمپر در 230 ولت در زمان اتصال در خط تغذیه موتور، برای کاربردهای سنگین
· 55 آمپر در 230 ولت در زمان اتصال به ترمینال های مثلث موتور، برای کاربردهای سنگین
· 55 آمپر در 230 ولت در زمان اتصال به ترمینال های مثلث موتور، برای کاربردهای استاندارد
· 32 آمپر در 230 ولت در زمان اتصال در خط تغذیه موتور، برای کاربردهای استاندارد
سافت استارتر ATS48 15 کیلووات، دو خروجی مجزای لاجیک (LO1 و LO2) و سه خروجی رله ای (R1 و R2 و R3) دارد. این سافت استارتر فوق، 5 ورودی مجزا هم دارد که یک ورودی PTC و 4 ورودی لاجیک (Stop, Run, LI3, LI4) هستند. عملکرد دیگر این سافت استارتر، سیستم بای پس خارجی آن است که به صورت انتخابی می توان برای آن نصب کرد. زیرا سافت استارترهای ATS48 به علت توانایی بالا و تحمل بیشتر نسبت به دیگر سافت استارترهای اشنایدر الکتریک نظیر ATS22، سیستم بای پس داخلی نیاز ندارند و روی آن ها نصب نیست. بنابراین به یک کنتاکتور خارجی برای راه اندازی بای پس احتیاج دارند. سافت استارتر ATS48D32Q ، حفاظت های خرابی فاز (خط)، حفاظت حرارتی (موتور) و حفاظت حرارتی (استارتر) را انجام می دهد.
