رله کنترل فاز تک چراغ – تشخیص قطعی و عدم توالی فاز

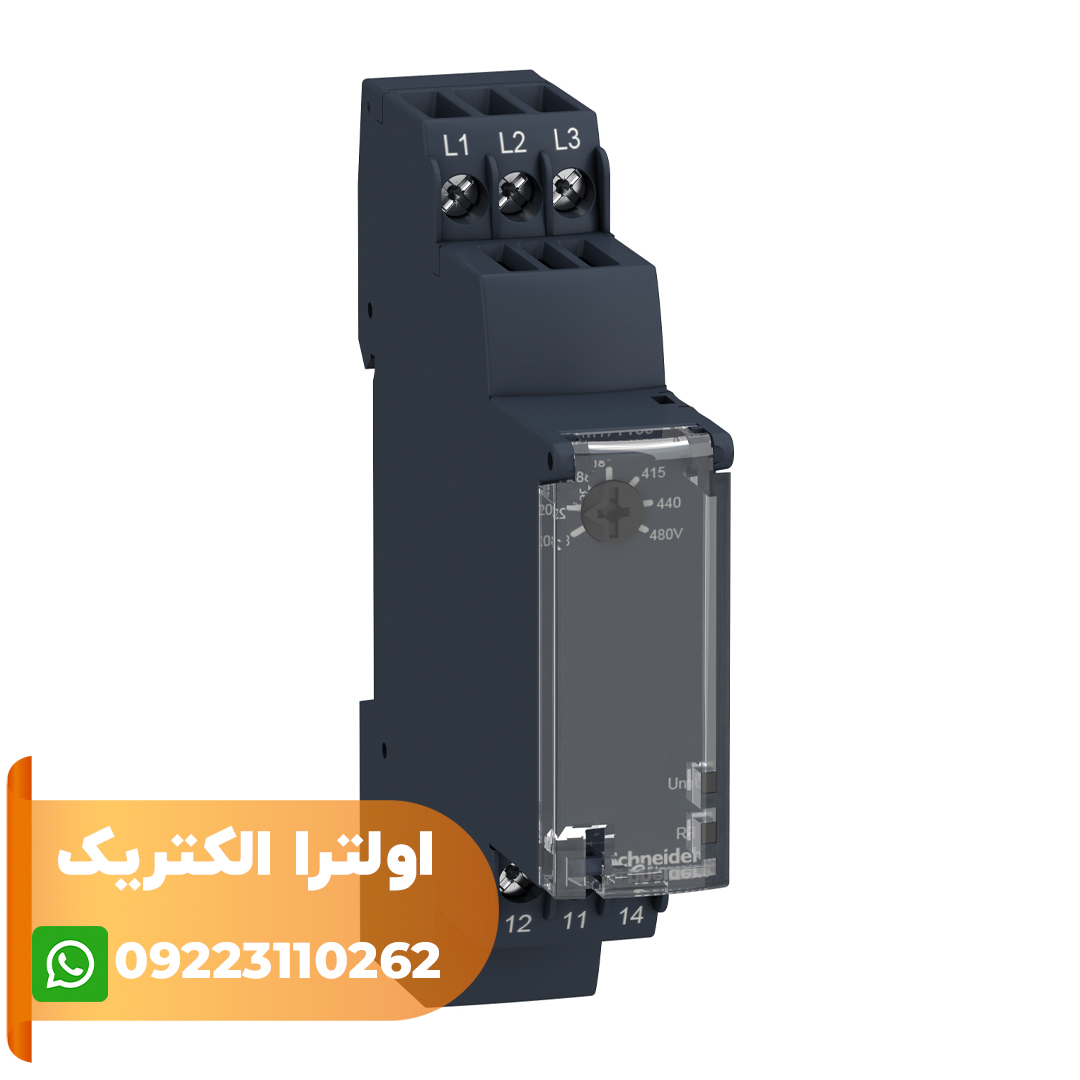

رله کنترل فاز RM17TT00

رله کنترل فاز یک وسیله حفاظتی الکترونیکی است، که در مدار فرمان تابلوهای برق مورد استفاده قرار می گیرد. در رله کنترل فاز RM17TT00 قطعی فاز و عدم توالی فاز دیده می شود و مدار فرمان را قطع می کند. در این کنترل فاز LED سبز نشان دهندۀ روشن بودن و LED زرد آماده به کار بودن آن را نشان می دهد. این رله یک ولوم تنظیم دارد که سطح ولتاژ مدار تحت کنترل را تعیین می کند. هر رله کنترل فاز از اتصالات L3-L2-L1 برای اتصال سه فاز و MP نول و از یک کنتاکت بسته جهت مدار فرمان برخورداراست. برای اطمینان از صحت تنظیم رله در زمان کارکرد موتور، می توان با قطع یک فیوز، عملکرد رله کنترل فاز را بررسی نمود.
