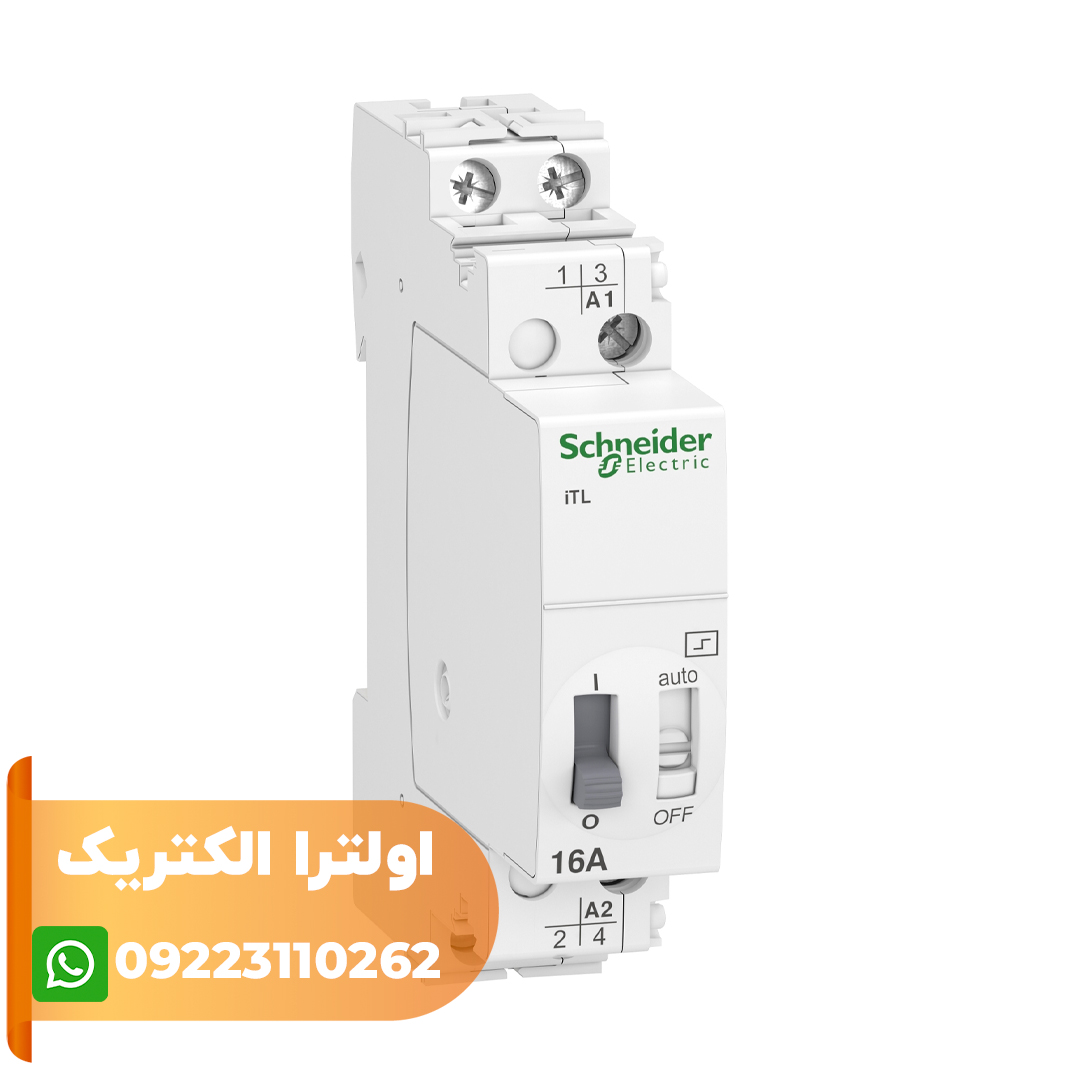

ویژگی های رله ضربه ای اشنایدر با کد فنی A9C30812
رله ضربه ای سری Acti9 iTL اشنایدر یک رله حافظه دار است که وضعیت قبلی خود را علیرغم قطعی برق حفظ می کند. رله ضربه ای اشنایدر با کد فنی A9C30812 دو پل بوده و دارای دو کنتاکت نرمال باز (2NO) است. این تجهیز با جریان نامی 16 آمپر و ولتاژ کاری 24 تا 250 ولت AC کار می کند. علاوه بر این در این قطعه یک عدد بوبین تعبیه شده که با ولتاژ کنترل 230-240 ولت AC یا 110 ولت DC کار می کند. دوام الکتریکی این محصول در ولتاژ AC-21 برابر با 200000 سیکل و در ولتاژ AC-22 برابر با 100000 سیکل است. فرکانس سوئیچینگ این قطعه 5 مرتبه در هر دقیقه یا 100 بار در روز است. مدت زمان لازم برای فرمان دادن به این رله بین 50 میلی ثانیه تا 1 ثانیه است. این تجهیز عمدتاً برای روشنایی محل‌هایی است که مصرف کننده نیاز دارد از نقاط دسترسی مختلفی لامپ ها و چراغ ها را خاموش و یا روشن کند. ولتاژ عایق نامی Ui آن، 440 ولت AC است. ولتاژ مقاومت ضربه ای نامی Uimp این رله 6 کیلو ولت بوده و در فرکانس کاری 50 یا 60 هرتز کار می کند. رله ضربه ای اشنایدر قابل نصب بر روی دین ریل است. ابعاد آن 18*84*60 میلی متر بوده درجه حفاظت آن در حالت عادی برابر با IP20 و پس از قرار گرفتن درون محفظه تابلو، برابر با IP40 است. رله ی ضربه ای Acti9 iTL در دمای -20 تا 50 درجه سانتیگراد کار می کند. این محصول با استاندارد های IEC/EN 60669-1 و IEC/EN 60669-2-2 سازگار است.رله ضربه ای اشنایدر الکتریک مکانیزم ساده ای دارد. یک بوبین با هسته آهنی، یک اهرم، یک زائده پلاستیکی، یک چرخ دنده و یک کنتاکت قطع و وصل اجزای تشکیل دهندۀ رله ضربه ای هستند. رله بدین صورت کار می کند. زمانی که ولتاژ به بوبین می رسد، بوبین فعال شده و می تواند اهرم را به سمت هسته خود بکشاند. این عمل کمک می کند که زائده پلاستیکی که در انتهای اهرم قرار گرفته، چرخ دنده را به اندازه یک هشتم دور دوران دهد. چرخش چرخ دنده، کنتاکت زیر آن راقطع و وصل می کند. یک مکعب بر روی چرخ دنده وجود دارد که با هر بار چرخش آن، یک مرتبه سطح صاف مکعب و یک مرتبه رأس مکعب بر روی کنتاکت قرار می گیرد و عملیات قطع و وصل را انجام می دهد.
