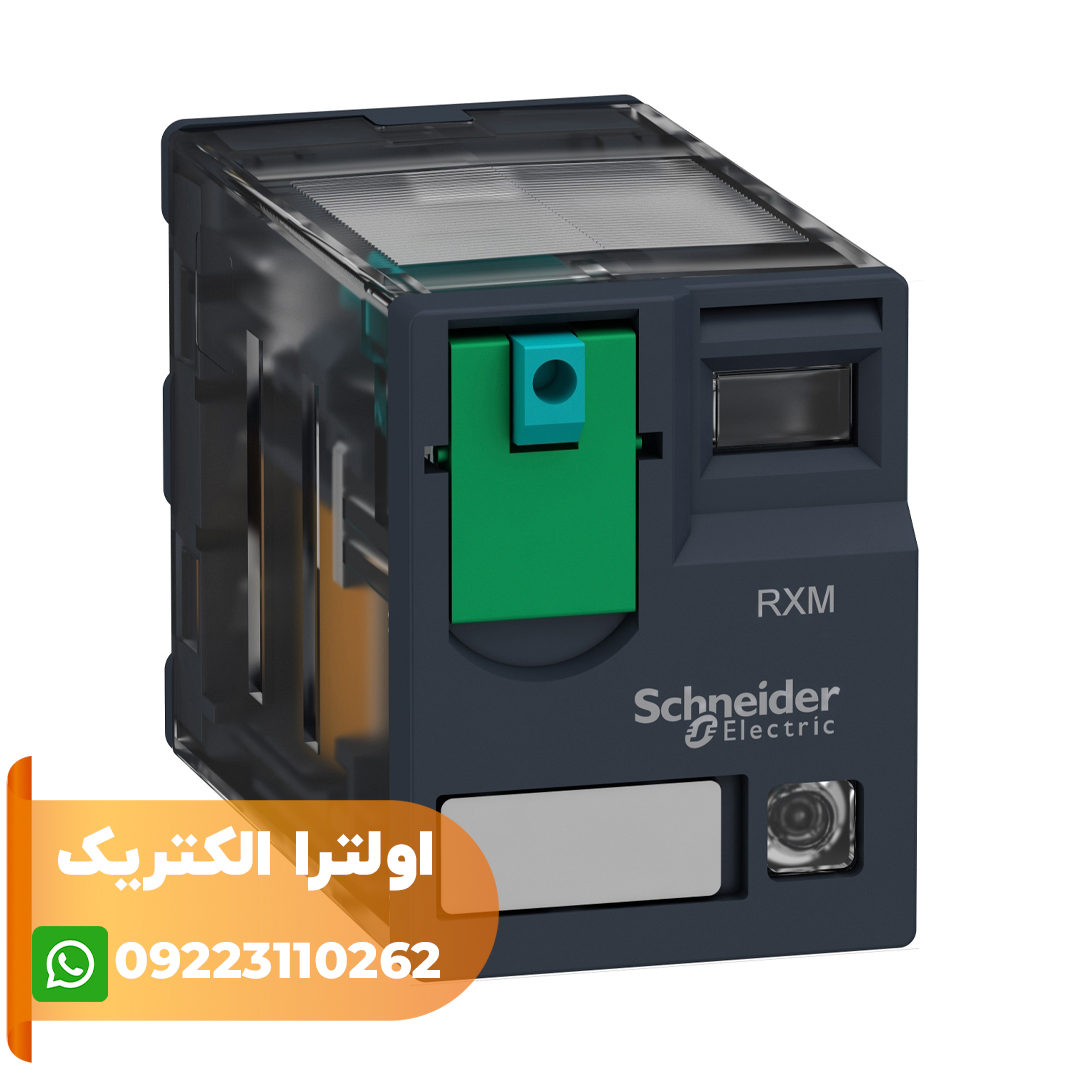

رله شیشه ای 24 ولت DC و 12 آمپر
رله های مینیاتوری اشنایدر سری RXM بخشی از رله های الکترومکانیکی هستند. رله RXM دارای دو عدد کنتاکت باز است. این قطعه با جریان 12 آمپر و با ولتاژ 24 ولت DC در فرکانس 50/60 هرتز کار می کند. این تجهیز دارای یک دکمه تست و یک نشانگر برای مشخص کردن وضعیت کنتاکت است. به محض فشار دادن دکمه آبی رنگ در جلوی قطعه، کلید تست عمل می کند و با برگرداندن قسمت سبز رنگ قفل می شود. نشانگر نارنجی وضعیت کنتاکت را نشان می دهد و در کنار دکمه تست قرار دارد. این محصول مجهز به یک عدد LED سبز رنگ است و زمانی که رله روشن است این چراغ نیز روشن می شود. طراحی این قطعه به صورتی است که برای استفاده در ماشین‌های صنعتی، بسته‌بندی، نساجی، فرایندهای صنعتی مثل HVAC گرمایش، تهویه مطبوع و پمپ، تابلوهای کنترل اتوماسیون، تابلو برق های ولتاژ پایین/متوسط، کنترل موتور، رابط‌های PLC، منابع تغذیه، تجهیزات ساختمانی و پزشکی، کنترل‌های روشنایی مناسب است. این محصول طبق مقررات سازگار با محیط زیست تولیده شده دارای استانداردها و گواهینامه های بین المللی (IEC, CE, UL, CSA, EAC, Lloyd’s, RoHS and REACH) است. رله شیشه ای اشنایدر با کد فنی RXM2AB2BD یک رله پلاگین است و روی سوکت/پایه سری RXZE نصب می شود. برای جلوگیری از جا به جا شدن رله، می توان گیره پلاستیکی/فلزی را به رله و سوکت اضافه کرد. این محصول در بسته بندی 10 تایی عرضه می شود.
اجزای رله:
1) پوش باتن فنری برای تست اتصالات (سبز: — ، قرمز: ~).
2) شاخص مکانیکی (وضیعت رله).
3) دریچه ای بسته جدا شدنی با هدف نگهداری و تست اتصالات.
4) LED (بسته به رله) نشان دهنده وضعیت رله است.
5) ایجاد علائم و اختصارات برای شناسایی رله.
6) چهار شکاف برای راه اندازی آداپتور یا پنل نصب آداپتور با پایه ثابت.
7) 8، 11 یا 14 پین Faston.
8) محدوده ای که رله به راحتی قابل اتصال است.
9) نصب آداپتور امکان نصب مستقیم رله را فراهم می کند.
10) نصب آداپتور، امکان نصب مستقیم رله بر ریل ˽ فراهم می کند.
