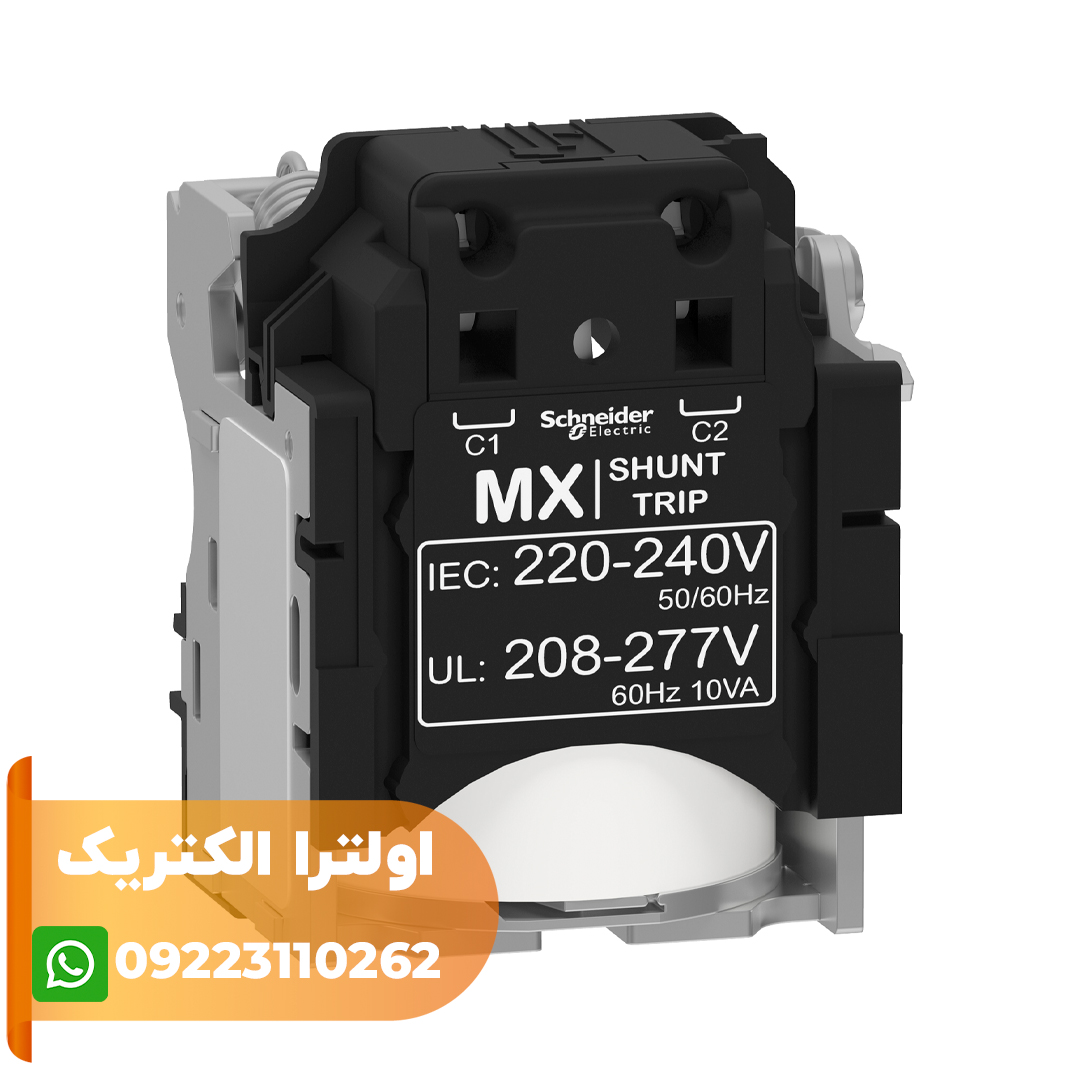

رله شنت تریپ 220-240 ولت AC کلید اتوماتیک اشنایدر الکتریک
رله شنت اشنایدر سری MX با کد فنی LV429387 از لوازم جانبی کلید اتوماتیک کمپکت سری NSX و EasyPact CVS به شمار می‌رود. این قطعه با ولتاژ نامی 220 تا 240 ولت AC در فرکانس 60/50 هرتز و یا 208 تا 277 ولت AC در فرکانس 60 هرتز کار می‌کند. این تجهیز کمکی برای قطع اضطراری مدار و کنترل از راه دور استفاده می‌شود. زمانی که ولتاژ کنترل از 70% ولتاژ نامی بالاتر رود، این رله کمکی مدار را قطع می‌کند. این قطعه مطابق با استاندارد IEC 60947-2 تولید می‌شود. رله شنت اشنایدر که از تجهیزات جانبی کلید اتوماتیک به شمار می‌رود، دارای گواهی نامه‌های UL و CSA است. نکته حائز اهمیت این است که امکان استفاده همزمان از رله شنت و رله آندر ولتاژ در کلید اتوماتیک NSX وEasyPact CVS وجود ندارد.
رله شنت داخل کلید اتوماتیک نصب می‌شود و هنگامی که تغذیه شود به طور خودکار کلید اتوماتیک را قطع می‌کند. هنگامی که ولتاژ تغذیه رله بین 70 تا 110 درصد ولتاژ نامی تغذیه شود، رله فرمان قطع کلید را می‌دهد. اگر کلید اتوماتیک کمپکت با رله شنت یا آندر ولتاژ قطع شود، برای وصل مجدد باید reset شود.
نصب رله شنت MX در کلید اتوماتیک کمپکت
هنگامی که رله شنت توسط جریانی تحریک شود، عمل می‌کند. این جریان می‌تواند تحت هر ولتاژ کنترل مانند 12، 24 یا 120 ولت و یا ولتاژ خط مصرف 220 ولت دریافت شود. با دریافت این جریان یک سیگنال الکتریکی در خروجی رله شنت ایجاد می‌شود که توسط آن عمل کنترلی انجام می‌دهد. وقتی بدون رخ دادن خطایی قصد قطع کلید را داریم يک كنتاكت كوچك به نام رله شنت در داخل کلید اتوماتیک یا در کنار کلید هوایی قرار مي‌گيرد و با تحريك آن كليد قطع مي‌شود.
نصب رله شنت و رله آندر ولتاژ (MN/MX) در کلید اتوماتیک اشنایدر Easypact
ابتدا از طریق دکمه قرمز رنگ، کلید را در حال trip قرار داده و پس از باز کردن صفحه روی کلید، اهرم کلید را به سمت بالا فشار دهید. پس از قرار دادن رله در داخل کلید، اهرم را به موقعیت وسط (trip) برگردانید.
