رله شنت تریپ کلید حرارتی

رله شنت تریپ کلید حرارتی

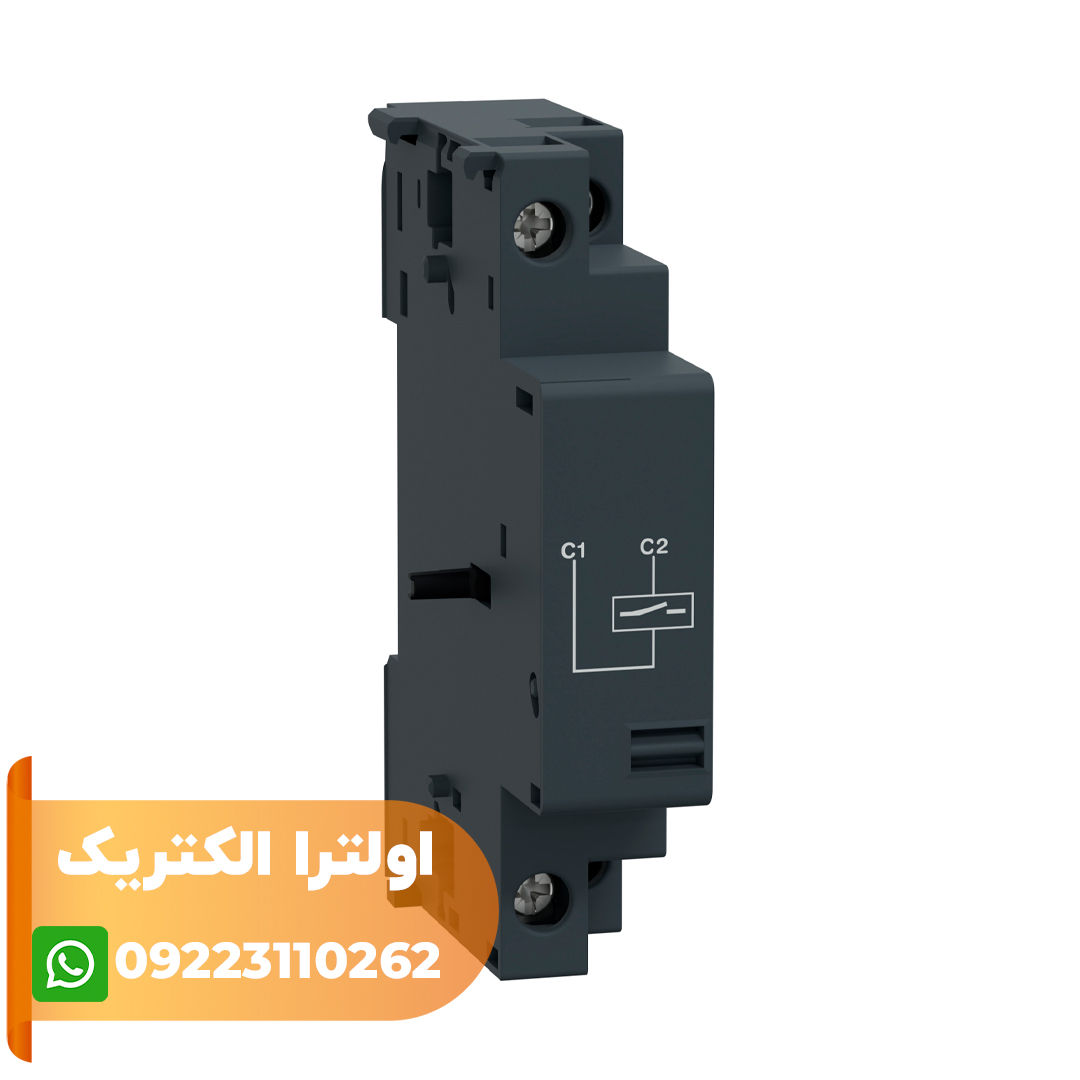

رله شنت تریپ کلید حرارتی اشنایدر با کد فنی GVAS225 سری TeSys GV، با ولتاژ 220 تا 240 ولت AC در فرکانس 50 هرتز، برای کلید حرارتی سری GV2 و GV3 به کار می رود. زمانی که ولتاژ در محدوده 0.7 تا 1.1 Uc به مدت بیش از 20 میلی‌ثانیه یا مداوم به رله اعمال شود، کلید حرارتی قطع می شود. این تجهیز در سمت راست کلید حرارتی نصب می شود. رله شنت تریپ کلید حرارتی دارای گواهینامه چندگانه (IEC, UL, CSA, CCC, EAC) است و طبق مقررات سازگار با محیط زیست (RoHS/REACh) ساخته می شود.

Uc یا همان ولتاژ مدار کنترل برابر با 220 تا 240 ولت AC در فرکانس 50 هرتز ذکر شده است. ولتاژ عایقی نامی آن طبق استاندارد IEC 60947-1 برابر با 690 ولت می‌باشد. این رله شنت تریپ کلید حرارتی پس از گذشت 10 الی 15 میلی ثانیه واکنش می‌دهد. دوام مکانیکی این قطعه در صورت استفاده با کلیدهای حرارتی GV3P و Gv3L برابر با 10000 سیکل و در صورت استفاده با کلیدهای GV2ME و GV2P  برابر با 20000 سیکل است.
