مشخصات اصلی رله نشتی جریان RH99P اشنایدر
رله نشتی جریان اشنایدر با کد فنی 56273 به منظور حفاظت سیستم الکتریکی در برابر جریان نشتی و یا به منظور مانیتور کردن جریان نشتی استفاده می شود. این رله ارت فالت با نام اختصاری RH99P شناخته می شود که قابلیت نصب روی تابلو برق را داراست. وجود دو سلکتور روی پنل جلویی رله ارت فالت RH99P برای تنظیم رنج حساسیت (آستانه تریپ جریان نشتی زمین) و رنج تأخیر در قطع پس از وقوع تریپ در رله ارت فالت است. آستانه تریپ I∆n رله نشتی جریان اشنایدر در 9 حالت متفاوت در بازه ی زمانی 4.5…0 ثانیه برای تأخیر در قطع، قابل تنظیم است. آستانه تریپ یا حساسیت رله ارت فالت اشنایدر، میزان جریان نشتی به زمین را تعیین می کند. رله نشتی جریان RH99P اشنایدر همراه با ترانس های جریان CT اشنایدر نوع A، عملیات حفاظت در برابر جریان نشتی را انجام می دهد. ویژگی مهم رله نشتی جریان RH99P اشنایدر، قابلیت ریست اتوماتیک آن است. همچنین ریست دستی رله ارت فالت RH99P از طریق دکمه RESET روی پنل جلویی محصول امکان پذیر است. ولتاژ تغذیه نامی رله نشتی جریان 56273 اشنایدر در رنج 240…220 ولت AC قرار دارد. در صورت افت یا اضافه ولتاژ، رله های نشتی زمین اشنایدر در 55% تا 110% ولتاژ تغذیه نامی خود، به طور صحیح عمل می کنند.
عملکرد رله نشتی جریان اشنایدر
رله ی نشتی جریان اشنایدر، جریان خروجی را با جریان بازگشتی مقایسه می کند تا در صورتی که جریان نشتی به زمین وجود دارد آن را تشخیص دهد. اگر میزان جریان نشتی به آستانه رسیده باشد، رله ارت فالت به کنتاکت های خروجی خود یک سیگنال کنترلی ارسال می کند. به منظور قطع تغذیه مدار می توان کنتاکت های خروجی رله نشتی جریان اشنایدر را به یک کلید اتوماتیک مجهز به رله شنت یا آندر ولتاژ متصل کرد. در کاربردهای نظارتی می توان کنتاکت های خروجی رله نشتی جریان را فقط به یک سیستم هشدار دهنده مانند چراغ سیگنال یا سیستم SCADA متصل کرد.
تفاوت رله ارت فالت و محافظ جان
رله ارت فالت یا رله نشتی جریان اشنایدر محدودیت های کمتری نسبت به کلیدهای محافظ جان اشنایدر دارند. میزان حساسیت یا آستانه تریپ را می توان در رله ارت فالت تنظیم نمود. برخی از مدل های رله نشتی جریان اشنایدر دارای حساسیت ثابت و برخی دیگر با حساسیت قابل انتخاب عرضه می شوند. بالاترین حساسیت در رله ارت فالت (کمترین میلی آمپر) بیشترین محافظت را ارائه می دهد اما پتانسیل بیشتری برای ایجاد تریپ های مزاحم را داراست. رله نشتی جریان اشنایدر به همراه ترانس های سی تی کوربالانس (Core Balance Current Transformers)، جریان نشتی را تشخیص می دهند در حالی که می توان شدت جریان و زمان تشخیص یا قطع را تنظیم نمود. قابلیت های فوق در محافظ جان وجود ندارد. 10 مدل مختلف ترانس جریان CT اشنایدر برای اتصال به رله نشتی جریان اشنایدر موجود است. این ترانس های جریان باید عمدتاً بر اساس حداکثر جریان خط تحت نظارت، اندازه هادی ها و ملاحظات نصب انتخاب شوند.

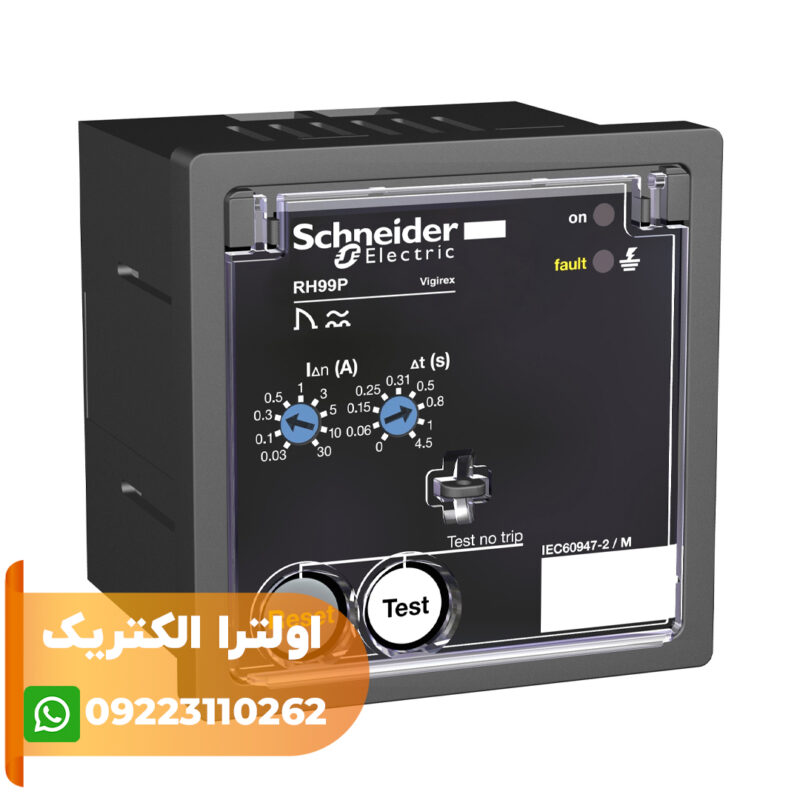

پنل جلویی رله نشتی جریان RH99P اشنایدر
- A : نوع رله
- B : چراغ LED سبز نشانگر وجود ولتاژ در رله (رله در وضعیت روشن)
- C : چراغ LED قرمز نشانگر خطای عایق بندی در رله (وضعیت خطا)
- D : ناحیه علامت گذاری برای شناسایی مدار
- E : دکمه تست رله
- F : دکمه ریست رله
- G : فشردن و نگه داشتن دکمه ریست سپس فشردن دکمه تست برای سنجش عملکرد رله بدون تحریک کنتاکت های خروجی
- I : کلاس رله
- K : سکلتور تنظیم تأخیر زمانی در قطع رله Δt(s) (قابل تنظیم بصورت لحظه ای یا در زمان های 0.06، 0.15، 0.25، 0.31، 0.5، 0.8، 1 و 4.5 ثانیه)
- L : سلکتور تنظیم آستانه تریپ IΔn(A) (قابل تنظیم در 9 حالت 0.03 ، 0.1 ، 0.3 ، 0.5 ، 1.0 ، 3.0 ، 5.0 ، 10 و 30A)
اتصالات رله نشتی جریان RH99P اشنایدر
- M : کنتاکت های خطا
- N : اتصالات ترانس جریان CT
- O : تغذیه Plug-in
- P : کنتاکت وجود ولتاژ
- Q : ترمینال تست یا ریست از راه دور
