بی متال اشنایدر 90 تا 150 آمپر
بی متال یا رله بی متال به عنوان مهم ترین رله تشخیص دهنده اتفاق غیر عادی در موتور ها به حساب می آید. رله ها از نوع حرارتی ساخته می شوند. رله های اضافه بار برای حفاظت از موتور الکتریکی در مقابل اضافه بار استفاده می شود و به کنتاکتور متصل می شود. اگر جریانی بیش از حد جریان تنظیم شده روی بی متال از آن عبور کند، مسیر جریان را قطع می کند.

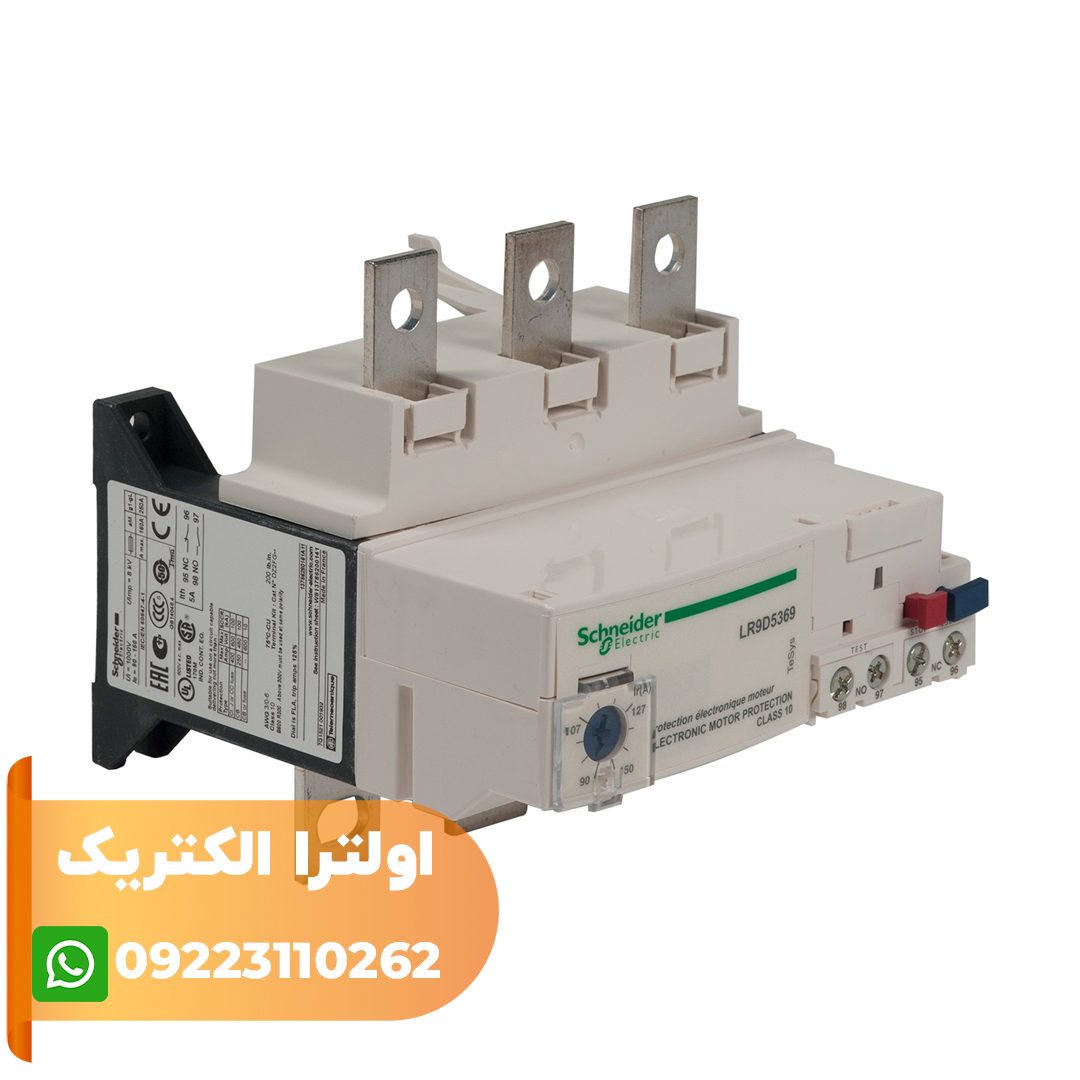

مشخصات بی متال اشنایدر LR9D5369
رله اضافه بار حرارتی TeSys LRD 150 آمپر 1000 ولت AC/DC است که در محدوده تنظیم جریان حرارتی 90-150 آمپر با کلاس تریپ 10 برای حفاظت از موتورهای سه فاز 55-75 کیلووات 400 ولت استفاده می شود. بی متال اشنایدر مجهز به سیستم تشخیص قطع فاز و عدم تعادل بار است. در این تجهیز یک ولوم برای تنظیم رنج جریان ، یک دکمه برای تست عملکرد صحیح دستگاه و کلیدهای ریسِت و توقف، نشانگر وضعیت بی متال و 2 کنتاکت کمکی 1NO+1NC برای مشخص کردن خطا تعبیه شده است. دکمهها و پیچ های تنظیمی با محفظه ی شفاف شیشه ای محافظت می شود. بیمتال اشنایدر مستقیماً به ترمینال های پایین کنتاکتورهای سه پل LC1D115 ,D150 متصل می شود. رله بیمتال LRD را می توان با ترمینال پیچی یا ریل DIN بدون استفاده از لوازم جانبی خاصی روی تابلو نصب کرد. در این صورت کنتاکتور از بی متال جدا می شود.
