بی متال اشنایدر 63 تا 80 آمپر
رله اضافه بار وسیله‌ای است که وظیفه آن حفاظت از موتور الکتریکی در برابر اضافه بار و خرابی فاز است. اضافه بار به شرایطی گفته می شود که در آن، موتور برای مدت زیادی جریان را بالاتر از مقدار نامی خود می‌کشد. این بزرگ‌ترین عیب در موتور است و می‌‌تواند منجر به افزایش دما در سیم‌پیچ شود. از این رو جلوگیری از ادامه آن و بازگشت سریع به حالت عادی مهم است. رله‌های اضافه بار به سه نوع رله اضافه بار حرارتی، رله اضافه بار مغناطیسی و رله اضافه بار الکترونیکی دسته‌بندی می‌شوند.

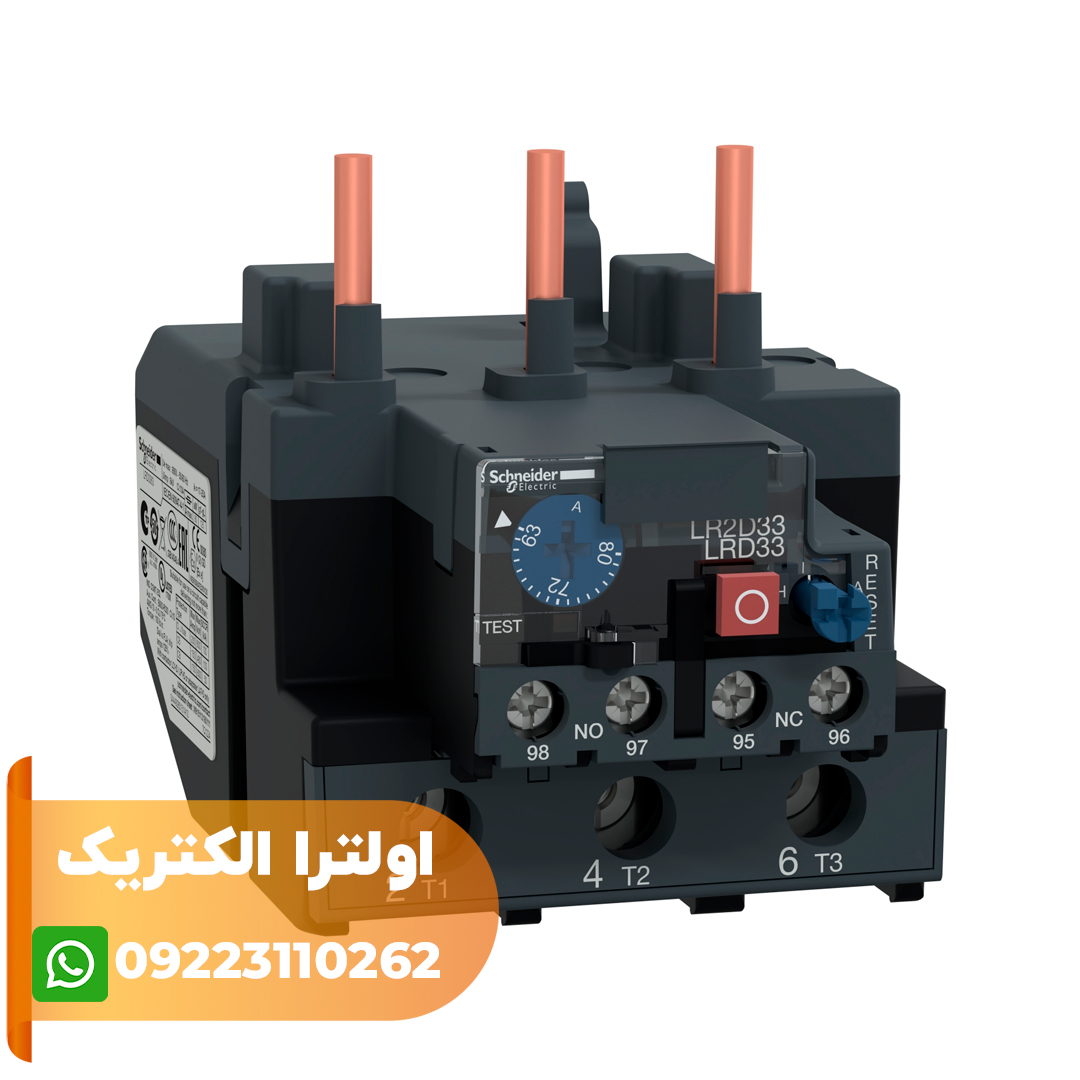

مشخصات بی متال اشنایدر LRD3363
رله حرارتی TeSys LRD اضافه بار را تا 80 آمپر در ولتاژ 1000 ولت AC/DC کنترل می کند. رله LRD در محدوده تنظیم جریان حرارتی 63-80 آمپر با کلاس تریپ 10 برای حفاظت از موتورهای سه فاز 37 کیلووات 400 ولت استفاده می شود. بی متال اشنایدر مجهز به سیستم تشخیص قطع فاز و عدم تعادل بار است. در این تجهیز یک ولوم برای تنظیم رنج جریان، یک دکمه ی ریست که به صورت دستی و اتوماتیک کار می کند وجود دارد. هم چنین بی متال اشنایدر به یک دکمه ی تریپ مجهز شده که با آن می توان عملکرد صحیح دستگاه را تست کرد. به علاوه کلید توقف، نشانگر وضعیت بی متال و 2 کنتاکت کمکی 1NO+1NC برای مشخص کردن خطا تعبیه شده است. دکمه ها و پیچ های تنظیمی با محفظه ی شفاف شیشه ای محافظت می شود. بیمتال اشنایدر توسط ترمینال های پیچی مستقیماً به ترمینال های پایین کنتاکتورهای سه پل LC1D80-D95متصل می شود. رله بیمتال LRD را می توانیم با ترمینال پیچی یا ریل DIN روی تابلو نصب کنیم. در این صورت کنتاکتور از بی متال با استفاده از ترمینال بلاکLA7D3064 جدا می شود. بی متال اشنایدر در دمای 20- تا 60 درجه سانتی گراد به خوبی کار می کند و درجه حفاظت آن IP20 است.
