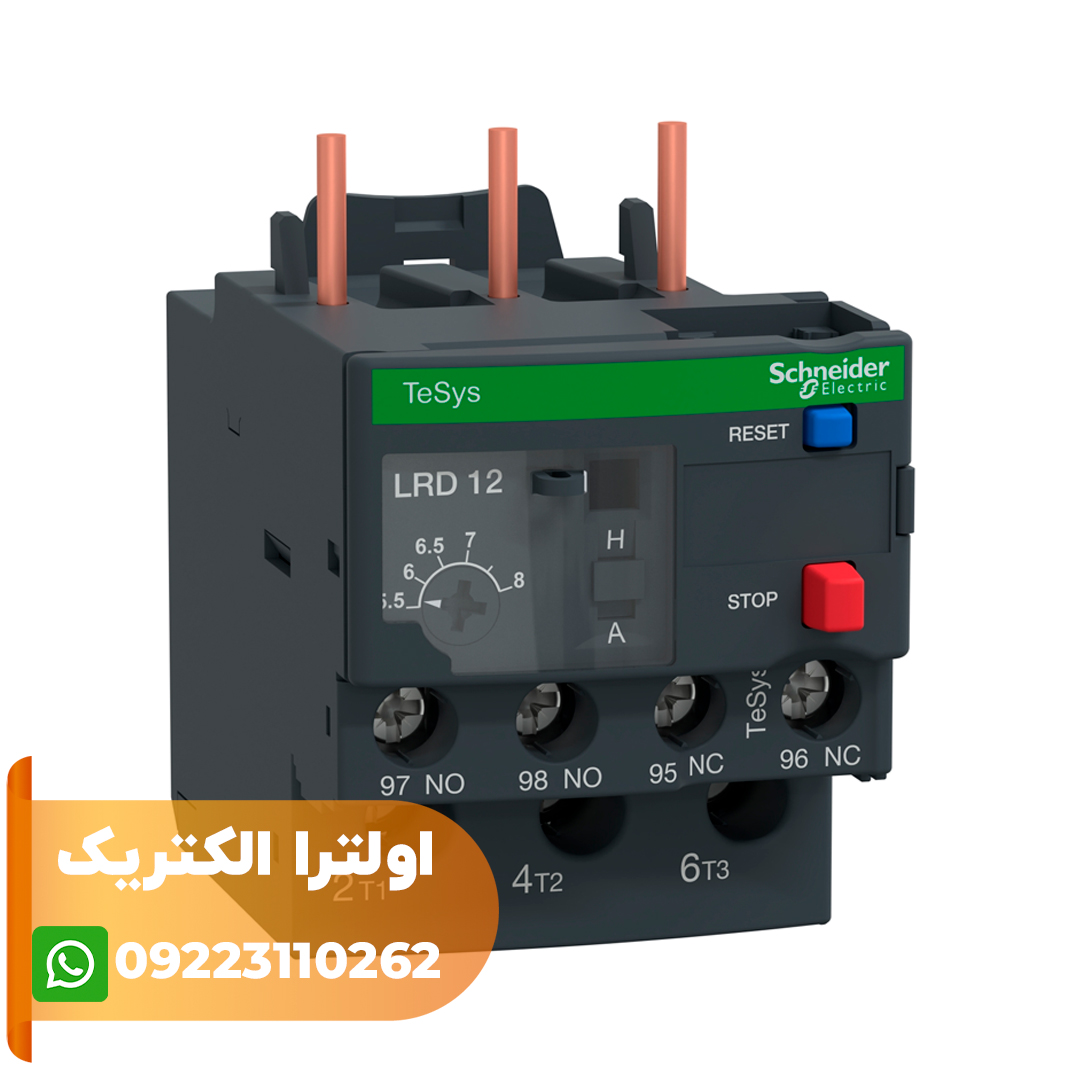

بی متال اشنایدر 5.5 تا 8 آمپر
اضافه بار یکی از اصلی ترین خطراتی است که ممکن است برای مصرف کننده ایجاد شود. در صورت عدم تشخیص به موقع آن عواقب سنگین مالی در پیش خواهد بود. در شرایط اضافه بار، مصرف کننده از شبکه جریان زیادی دریافت کرده و گرمای زیادی از جریان را تجربه می کند. در این حالت، آسیب‌های مکانیکی مصرف کننده امر بدیهی است. بنابراین برای تشخیص به موقع اضافه بار به مکانیزمی نیاز است تا در زمان مناسب مدار را قطع کند. در صنعت این مکانیزم را تحت عنوان رله اضافه بار می نامند. از مهم ترین انواع رله های اضافه بار، رله اضافه بار حرارتی یا بیمتال است. بیمتال اشنایدر LRD12 در محدوده تنظیم جریان حرارتی 5.5-8 آمپرعمل می کند.
مشخصات بی متال اشنایدر LRD12
رله اضافه بار حرارتی 8 آمپر 690 ولت AC/DC است که در محدوده تنظیم جریان حرارتی 8-5.5 آمپر با کلاس تریپ 10 برای حفاظت از موتورهای سه فاز 3 کیلووات 400 ولت کارایی دارد. بیمتال اشنایدر سیستم تشخیص قطع فاز و عدم تعادل بار و یک ولوم برای تنظیم رنج جریان اضافه بار دارد. همچنین یک دکمه ریست که به صورت دستی و اتوماتیک تنظیم می شود. علاوه بر این، بی متال اشنایدر به یک دکمه ی تریپ مجهز شده که با آن می توان عملکرد صحیح دستگاه را آزمایش کرد. در این تجهیز کلیدهای ریسِت و توقف، نشانگر وضعیت بیمتال و 2 کنتاکت کمکی 1NO+1NC برای مشخص کردن خطا تعبیه شده است. دکمه ها و پیچ های تنظیمی در محفظه ی شفاف شیشه ای محافظت می شود. بیمتال اشنایدر با ترمینال های پیچی مستقیماً به ترمینال های پایین کنتاکتورهای سه پل LC1D25-D38 وصل می شود. رله بیمتال LRD را می توان با ترمینال پیچی یا ریل DIN روی تابلو نصب کرد که در این صورت کنتاکتور با استفاده از ترمینال بلاکLAD7B106 از بی متال جدا می شود. بیمتال اشنایدر در دمای 20- تا 60 درجه سانتیگراد به خوبی کار می کند و درجه حفاظت آن IP20 است.
