بی متال الکترونیکی اشنایدر 380 تا 630 آمپر
موتورهای الکترونیکی اغلب تحمل اضافه بار را ندارند و سریعا دچار آسیب سوختگی می‌شوند. بنابراین جهت رفع این مشکل از بیمتال به عنوان محافظت کننده استفاده میشود که انواع مختلفی دارد. رله های اضافه بار الکترونیکی به جای استفاده از حرارت برای گردش در کویل های کانتکتور، از قطعات الکترونیکی برای بررسی کردن مداوم جریان استفاده می کنند. این رله ها معمولا محدوده قابل تنظیمی از جریان را برای محافظت در برابر افت فاز، پیشنهاد می دهند که می توانند به صورت اتوماتیک ریست شوند. روی رله های اضافه بار، کلاس هایی مثل کلاس 10، 20، 30 درج شده که زمان پاسخ رله را نشان می دهد.

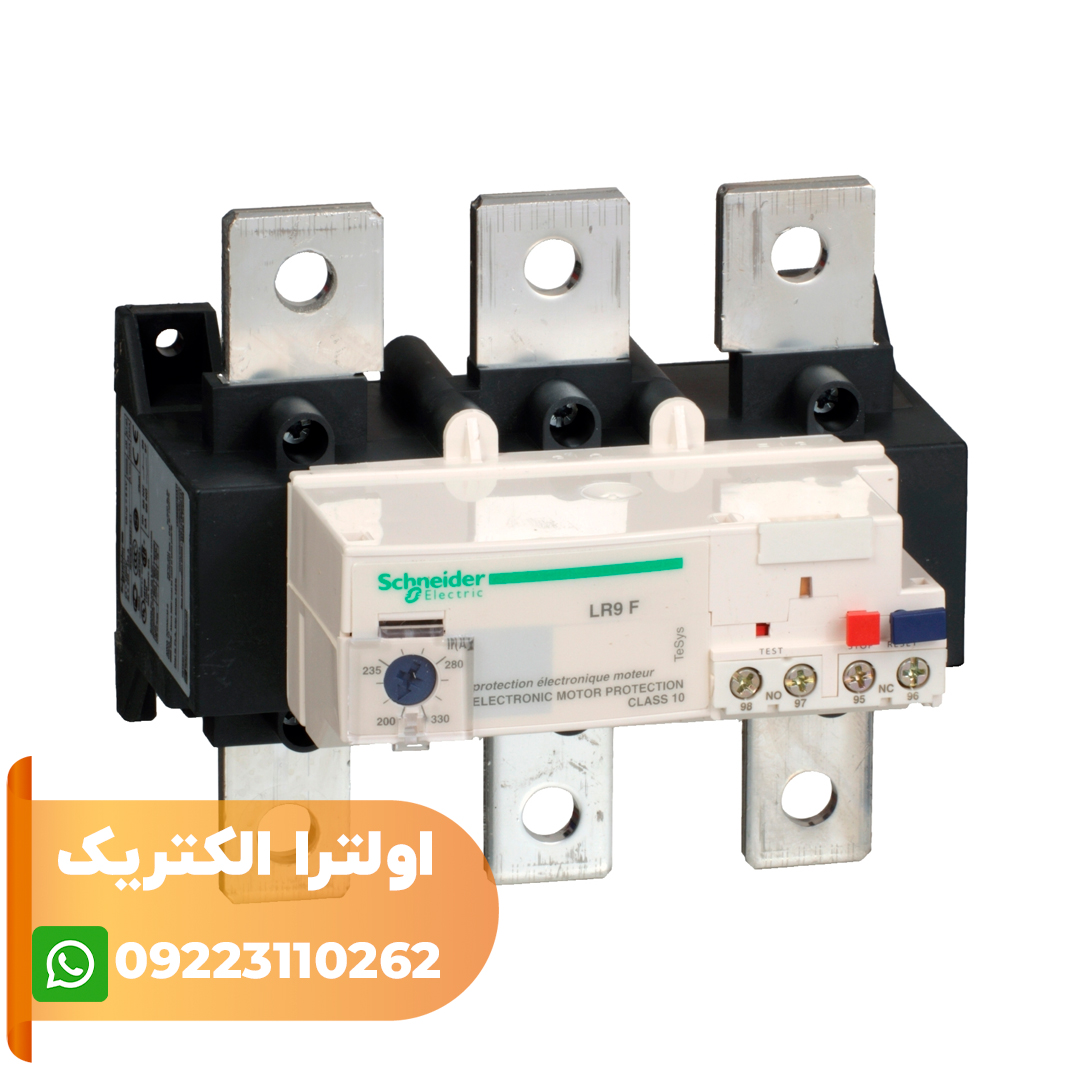

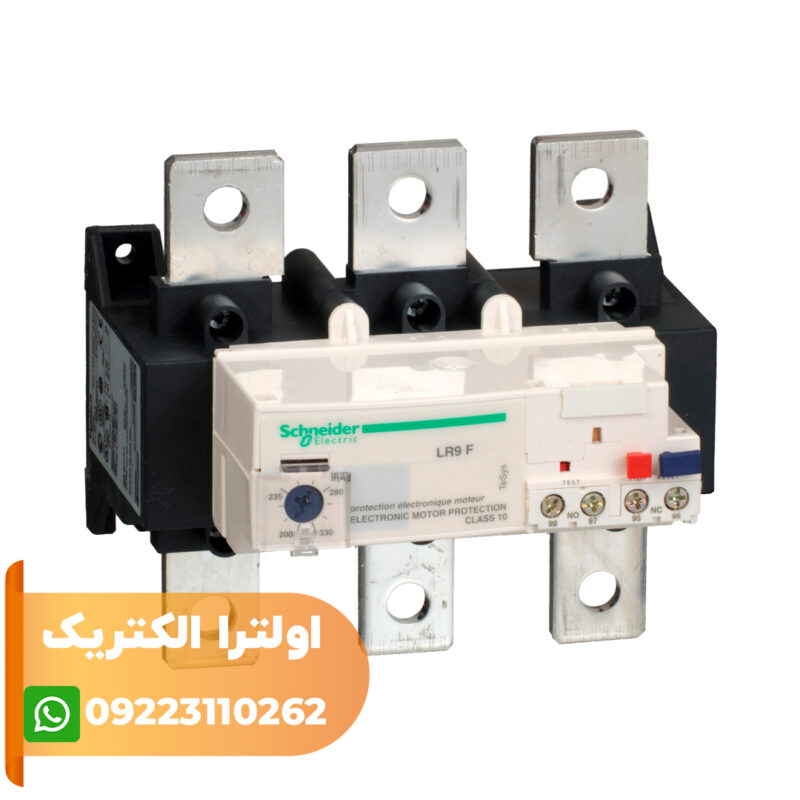

مشخصات بی متال الکترونیکی LR9F7381
رله الکترونیکی اضافه بار TeSys LR9F در محدوده تنظیم جریان حرارتی 380-630 آمپر با کلاس 10 برای حفاظت از موتورهای 250-355 کیلووات 400 ولت استفاده میشود. بیمتال اشنایدر مستقیماً زیر کنتاکتورهای سه پل LC1 F400، F500، F630، F800، متصل می شود که در این صورت توصیه می شود از صفحه محافظ LA7F902 استفاده شود. رله الکترونیکی اضافه بار LR9F، موتورهای تک فاز و سه فاز را در برابر اضافه بار حرارتی محافظت می کند. بی متال اشنایدر مجهز به سیستم تشخیص قطع فاز و عدم تعادل فاز است. همچنین این تجهیز زمان راه اندازی بالایی برای موتور دارد، ویژگی توقف روتور را داراست، یعنی حتی زمانی که ولتاژ کافی در پایانه های آن وجود دارد، از چرخش موتور جلوگیری می کند. در قسمت جلوی رله، یک ولوم برای تنظیم رنج جریان، یک دکمه برای تست عملکرد صحیح دستگاه، کلید استوپ و ریست، نشانگر وضعیت بی متال، و کنتاکت کمکی 1NO+1NC برای مشخص کردن خطا تعبیه شده است.
