بی متال الکترونیکی اشنایدر 200 تا 330 آمپر
یک رله اضافه بار وسیله الکتریکی است که اصولا برای پیروی از الگوهای حرارتی موتور الکتریکی طراحی شده است و وقتی که نشانگر تشخیص دما در رله به دمای مشخصی برسد می تواند جریان را قطع کند. بی متال الکترونیکی از نظر ساختار، کارکرد و مشخصات، کاملا شبیه بیمتال حرارتی است و قابلیت تنظیم جریان را دارد. تنها ویژگی خاص بیمتال الکترونیکی در تابلو برق در این است که قابلیت تنظیم زمان راه اندازی را دارد.

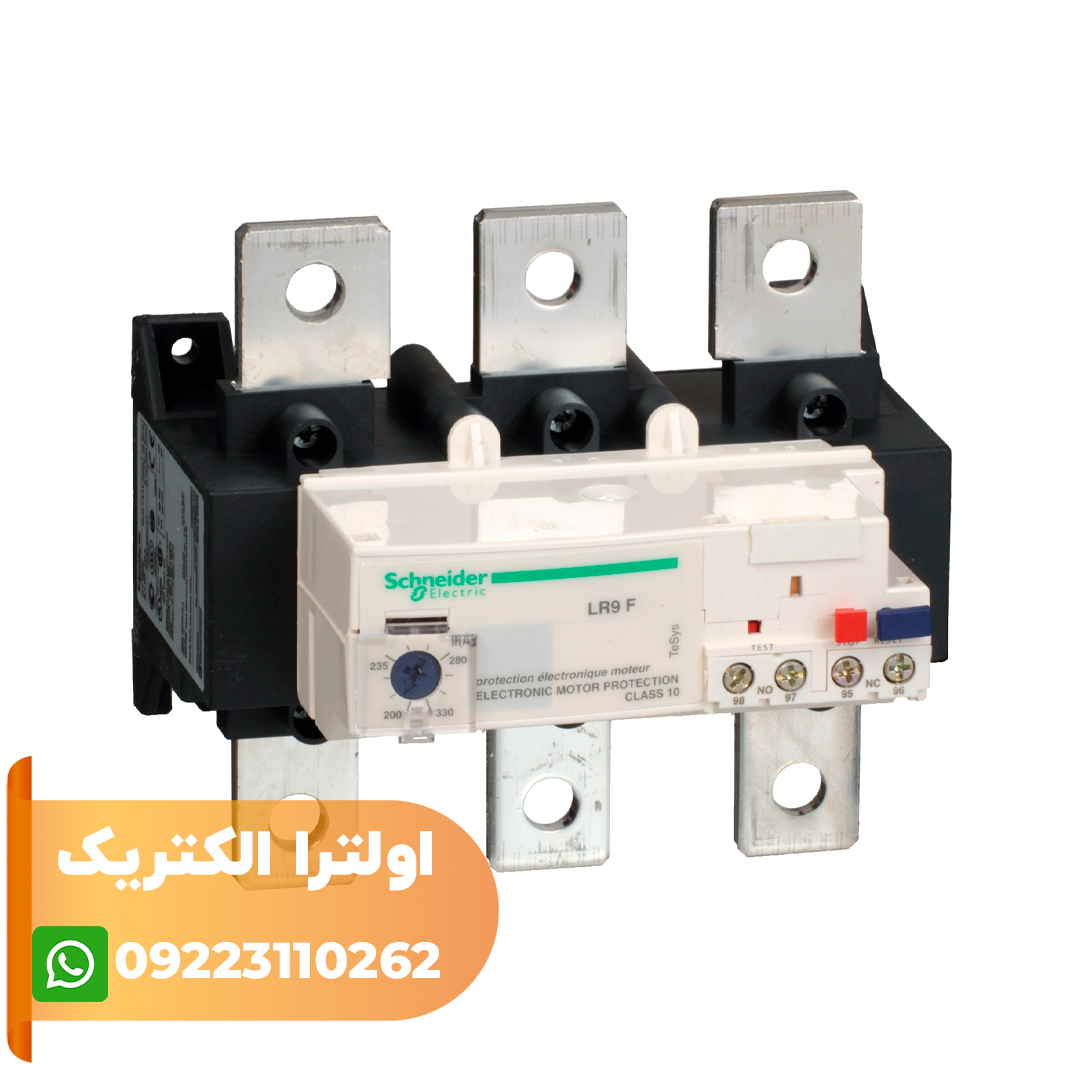

مشخصات بی متال الکترونیکی LR9F7375
رله الکترونیکی اضافه بار TeSys LR9F در محدوده تنظیم جریان حرارتی 200-330 آمپر با کلاس 10 برای حفاظت از موتورهای 132-160 کیلووات 400 ولت استفاده می شود. بیمتال اشنایدر مستقیماً زیر کنتاکتورهای سه پل LC1 F225، F265، F330، F400، F500 متصل می شود که در این صورت توصیه می شود از صفحه محافظ LA7F902 استفاده شود. رله الکترونیکی اضافه بار LR9F، موتورهای تک فاز و سه فاز را در برابر اضافه بار حرارتی محافظت می کند. بی متال اشنایدر مجهز به سیستم تشخیص قطع فاز و عدم تعادل فاز است. همچنین این تجهیز زمان راه اندازی بالایی برای موتور دارد، ویژگی توقف روتور را داراست، یعنی حتی زمانی که ولتاژ کافی در پایانه های آن وجود دارد، از چرخش موتور جلوگیری می کند. در قسمت جلوی رله، یک ولوم برای تنظیم رنج جریان، یک دکمه برای تست عملکرد صحیح دستگاه، کلید استوپ و ریست، نشانگر وضعیت بی متال، و کنتاکت کمکی 1NO+1NC برای مشخص کردن خطا تعبیه شده است.
