بی متال اشنایدر 17 تا 25 آمپر
رله حرارتی بی متال نوعی رله اضافه بار است که برای جلوگیری از داغ شدن بیش از حد موتور الکتریکی به کار می رود. کارکرد بیمتال بسیار شبیه به فیوز است. استفاده از رله های اضافه بار، فیوزها و یا کلید های اتوماتیک باعث ایمن کار کردن موتور الکتریکی می شود. تنها تفاوت آن ها در این است که رله اضافه بار از موتور محافظت می‌کند، در حالی که از فیوز برای محافظت از مدار استفاده می شود. به عبارت دیگر، فیوزها برای تشخیص و قطع جریان اضافه بار درون مدار در نظر گرفته می‌شوند، ولی رله اضافه بار برای جلوگیری از گرم شدن بیش از حد موتور الکتریکی است. یعنی یک رله اضافه بار می‌تواند بدون قطع بریکر فرمان خاموش شدن موتور را صادر کند. بیمتال اشنایدر LRD325 در محدوده تنظیم جریان حرارتی 17 تا 25 آمپر عمل می کند.

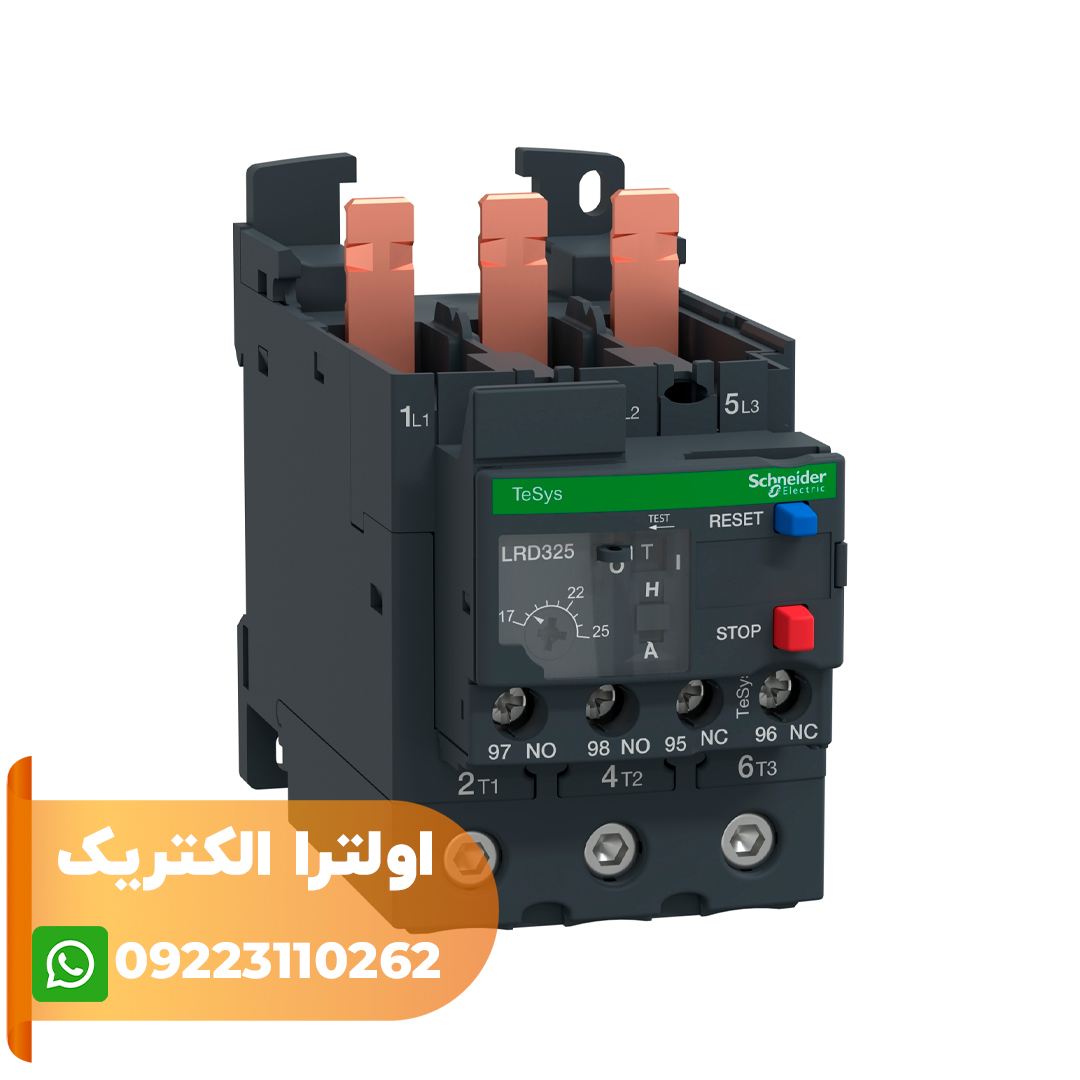

مشخصات بی متال اشنایدر LRD325
بی متال اشنایدر LRD325 یک رله اضافه بار حرارتی است که باکنتاکتورTeSys D استفاده می شود. این تجهیز از موتورهای 11-9 کیلووات 400 ولت در محدوده تنظیم جریان حرارتی 17 تا 25 آمپر، با کلاس تریپ 10 و جلوگیری از عدم تعادل فاز، محافظت می کند. رله اضافه بار حرارتی LRD برای نصب مستقیم روی کنتاکتورهای TeSys D تعبیه شدند. در این بیمتال دکمه ی تستی قرار گرفته که با آن عملکرد صحیح دستگاه بررسی می شود. دکمه های دیگری هم برای ریسِت که هم به صورت دستی و اتوماتیک قابل تظیم است و یک نشانگر وضعیت بی متال نیز قرار دارد. این تجهیز از دو نوع فلز ساخته شده و مجهز به سیستم تشخیص عدم تعادل فاز است. بی متال اشنایدر مستقیما روی ترمینالهای پایین کنتاکتور Tesys LC1D40A-D65A برای تشکیل یک راه انداز موتور الکتریکی نصب می شود. بی متال LRD سبک و کم حجم با عرض 55 میلی متر است. در تشخیص دما از دقت خوبی برخوردار است. در این تجهیز 2 کنتاکت کمکی 1NO+1NC برای مشخص کردن خطا تعبیه شده است .بیمتال اشنایدر می تواند بطور مجزا روی ترمینال بلاک های (LAD7B, LAD96) و دستگاه های کنترل از راه دور (LAD703, LA7D03) نصب شود. بی متال اشنایدر در دمای20- تا 60 درجه سانتی گراد به خوبی کار می کند و درجه حفاظت آن IP20 است.
