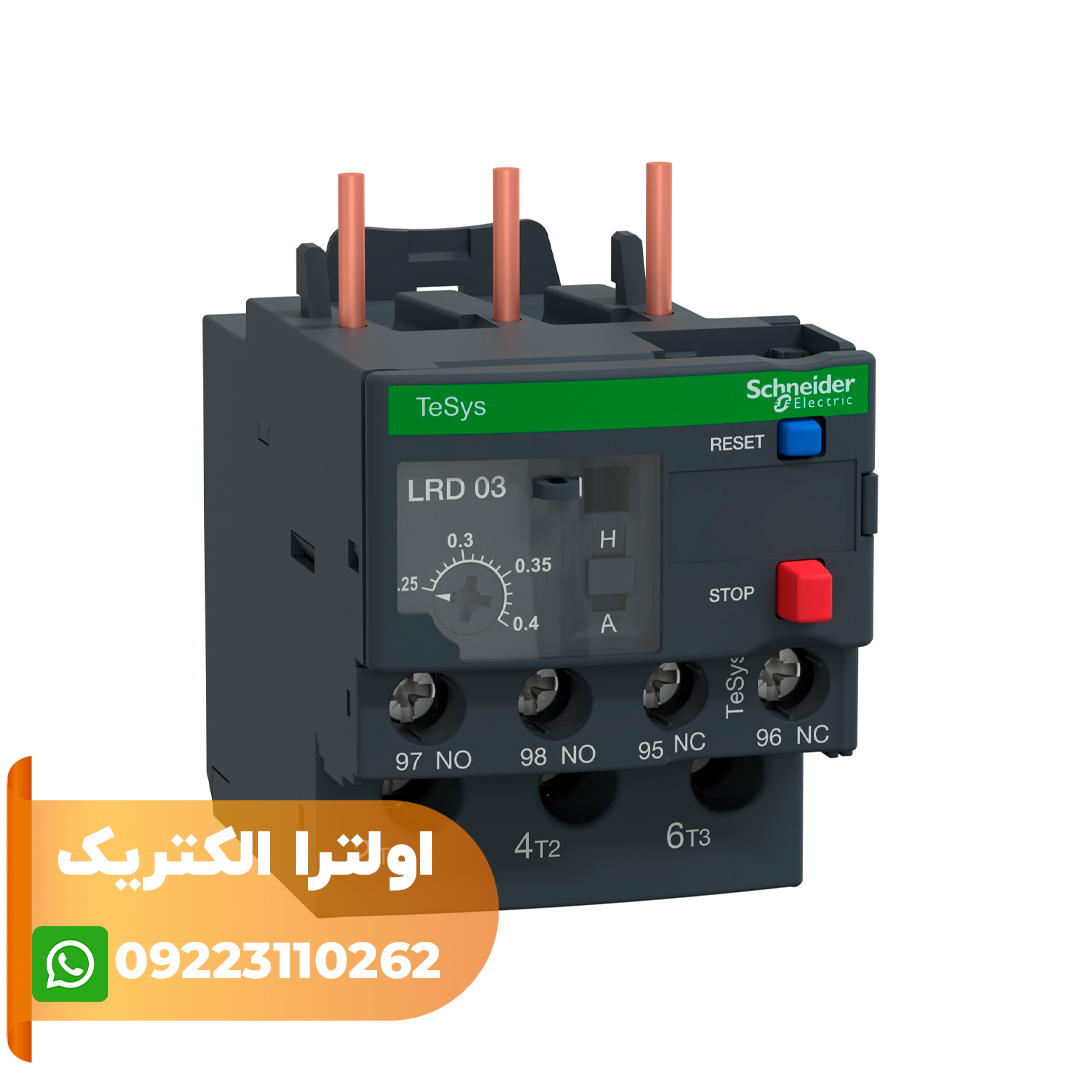

بی متال اشنایدر 0.25 تا 0.4 آمپر
رله بی متال اشنایدر LRD03 مانند دیگر رلههای بی متال اشنایدر به منظور حفاظت از موتورهای الکتریکی در برابر اضافه بار استفاده می‌شود. اهمیت استفاده از بی متال اشنایدر LRD03 و سایر رلههای حرارتی به دلیل تشخیص و جلوگیری از بروز عیب الکتریکی و یا صدمه مکانیکی به موتور است. زیرا در صورتی که کارکرد غیر عادی موتورهای الکتریکی در طی بهره‌برداری به موقع تشخیص داده نشود و از ادامه کار موتور جلوگیری نشود، به عیوب الکتریکی و مکانیکی منجر خواهد شد. در کاربرد روزمره، به جای اصطلاح بی متال، از اصطلاح‌های رله اضافه بار (Overload Relay)، رله حرارتی (Thermal Relay) و یا رله اضافه بار حرارتی (Thermal Overload Relay) نیز استفاده می‌شود. رله بی متال LRD03 اشنایدر در دسته کنتاکتورهای سری D اشنایدر (نوع LRD) قرار می‌گیرد. بی متال اشنایدر الکتریک به طور کل در دو دسته‌بندی کنتاکتورهای سری Dاشنایدر (نوع LRD) و کنتاکتورهای سریFاشنایدر (نوع LR9D) تولید و طبقه‌بندی می‌شوند.
مشخصات رله بی متال اشنایدر LRD03
رله حرارتی TeSys LRD اضافه بار 0.4 آمپر690 ولت AC/DC است که در محدوده تنظیم جریان حرارتی 0.25-0.4 آمپر با کلاس تریپ 10 برای حفاظت از موتورهای 3 فاز 0.09 کیلووات 400 ولت استفاده می شود. بی متال اشنایدر مجهز به سیستم تشخیص قطع فاز است. در این تجهیز می توان با یک ولوم قابل تنظیم رنج جریان را انتخاب کرد که هم با حالت دستی و هم اتوماتیک قابل تنظیم است. همچنین بی متال اشنایدر به یک دکمه ی تریپ مجهز شده که با آن می توان عملکرد صحیح دستگاه را تست کرد. به علاوه در این تجهیز کلیدهای ریسِت و توقف، نشانگر وضعیت بی متال و 2 کنتاکت کمکی 1NO+1NC برای مشخص کردن خطا تعبیه شده است. دکمه ها و پیچ های تنظیمی با محفظه ی شفاف شیشه ای محافظت می شود. بیمتال اشنایدر توسط ترمینال های پیچی مستقیماً به ترمینال های پایین کنتاکتورهای 3 پل LC1D09-D38 متصل می شود. رله بیمتال LRD را میتوانیم با ترمینال پیچی یا ریل DIN روی تابلو نصب کنیم. در این صورت کنتاکتور از بی متال با استفاده از ترمینال بلاک LAD7B106 جدا می شود. بی متال اشنایدر در دمای20- تا 60 درجه سانتی گراد به خوبی کار می کند و درجه حفاظت آن IP20 است.
