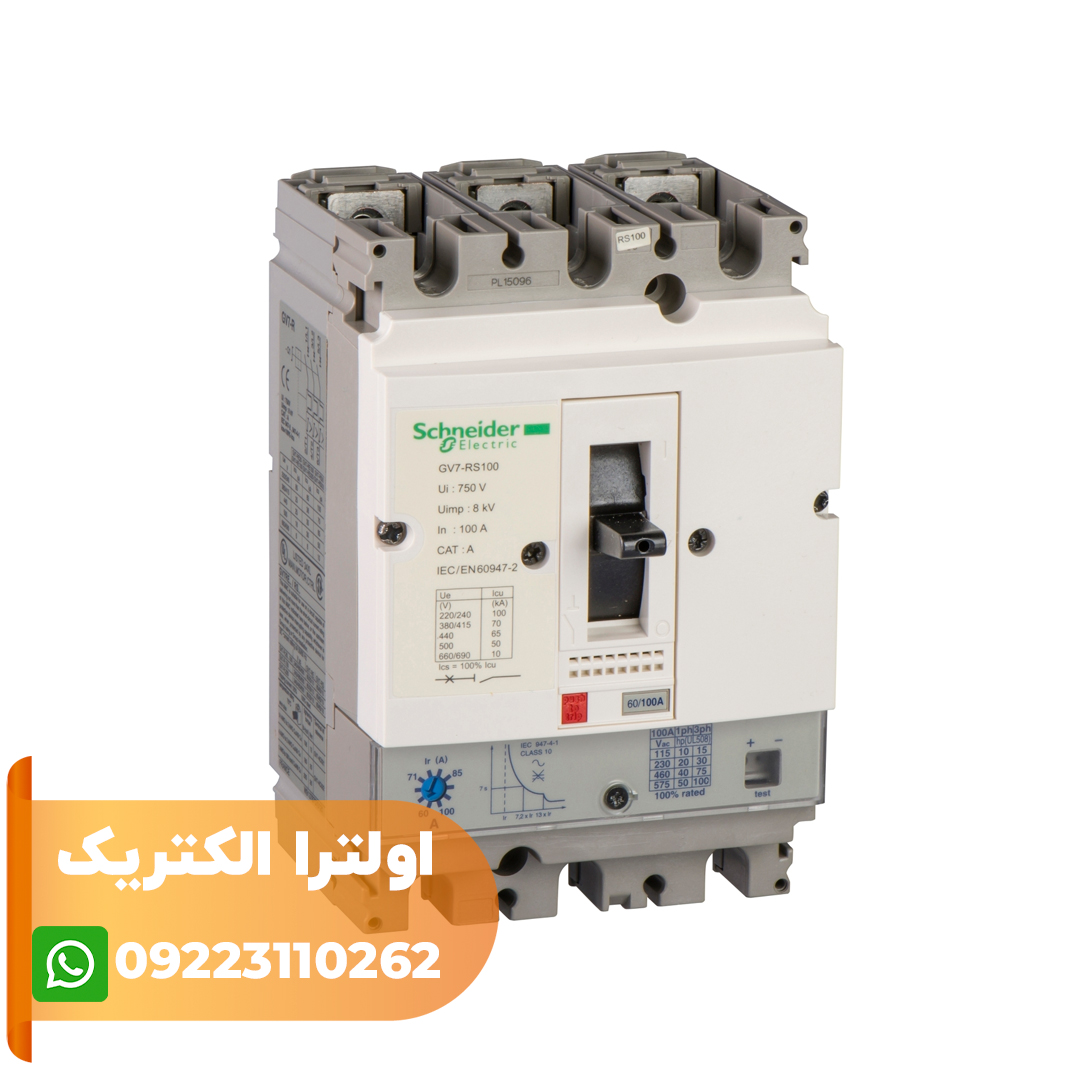

کليد حرارتی مغناطیسی 60 تا 100 آمپر قدرت قطع 70 کیلو آمپر
کلید حرارتی مغناطیسی با کد فنی GV7RS100 از شرکت اشنایدر الکتریک است. کلید TeSys GV7R برای موتورهایی با توان37 تا 45 کیلووات که در ولتاژ 400 ولت کار می کند طراحی شده و حفاظت حرارتی و مغناطیسی را به عمل می آورد. ظرفیت قطع این کلید 70 کیلو آمپر است. بر روی این کلید یک عدد سوئیچ اهرم دار برای فرمان قطع و وصل کلید تعبیه شده که در ولتاژ 415 ولت AC-3 کار کرده و دوام مکانیکی آن 30000 سیکل است. حفاظت حرارتی مغناطیسی کلید TeSys GV7R اشنایدر برای رنج جریان تریپ حرارتی 60 تا 100 آمپر، تریپ مغناطیسی در 12 تا 14 برابر جریان نامی و ظرفیت قطع Icu 70 کیلوآمپر در ولتاژ 400 ولت است. این قطعه دارای استاندارد چندگانه (IEC, UL, CSA, Marine) است و در سراسر جهان عرضه می شود. این کلید یک قطعه چندکاره بوده و موتور را در برابر اتصال کوتاه، اضافه بار، قطعی فاز کاملاً محفاظت می کند. با استفاده از کلید حرارتی و کنتاکتور می توان موتور را راه اندازی کرد. از آن جا که قدرت قطع کلید حرارتی مغناطیسی اشنایدر 70 کیلو آمپر است، این کلید برای شبکه های توزیع ولتاژ پایین صنعتی یا ساختمانی کاربرد دارد. اتصالات مدار قدرت در این تجهیز توسط ترمینال های پیچی برقرار می شود. برای نشان دادن وضعیت کلید و سیگنال تریپ، می توان کنتاکت های کمکی (GV7AB, GV7AD, GV7AE) را بر آن متصل کرد. همچنین می توان از رله شنت تریپ و آندرولتاژ یا شنت (GV7AU, GV7AS) نیز بر روی این کلید استفاده کرد.
