بی متال الکترونیکی اشنایدر 90 تا 150 آمپر
برخلاف رله حرارتی که نوار دو فلزی در ساختار آنها به کار رفته، رله های اضافه بار الکترونیکی آن را ندارد. در عوض در رله الکترونیکی اضافه بار از حسگرهای دما یا ترانسفورماتورهای جریان برای سنجش میزان جریان گذرنده از موتور استفاده می شود. این رله ها مبتنی بر فناوری ریزپردازنده هستند و در آنها دما با استفاده از ترمیستور PTC سنجیده شده و از آن برای قطع مدار درصورت خطای اضافه بار استفاده می شود. در برخی از رله های اضافه بار الکترونیکی ترانسفورماتور جریان و سنسور های اثر هال تعبیه شده که مستقیما جریان را اندازه می گیرند. مزیت عمده رله الکترونیکی نسبت به رله اضافه بار حرارتی این است که نداشتن نوار دو فلزی منجر به اتلاف حرارت کمتری در داخل رله می شود. به علاوه، رله های الکترونیکی به نسبت رله های حرارتی دقیق تر هستند.

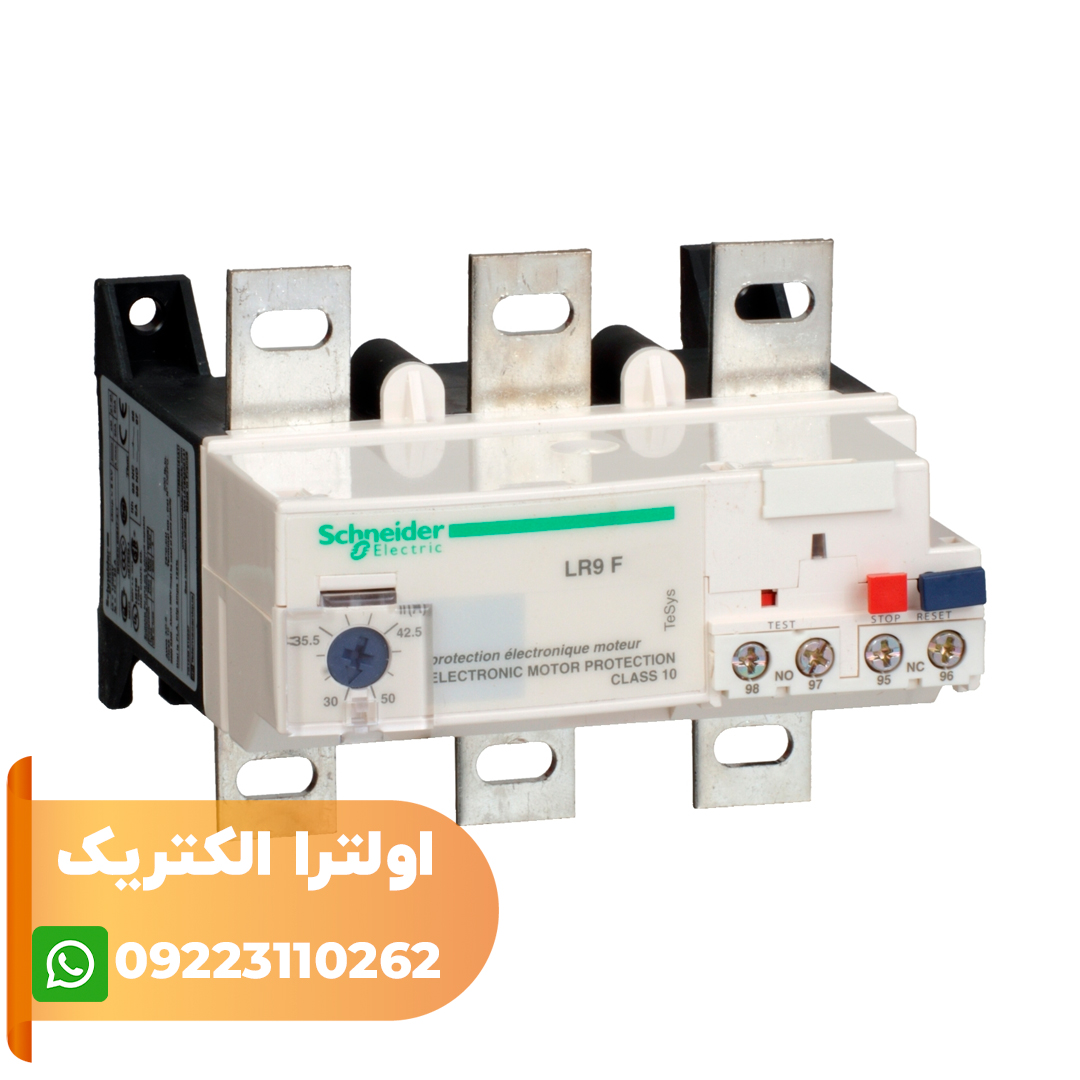

مشخصات بی متال الکترونیکی LR9F5369
رله الکترونیکی اضافه بار TeSys LR9F در محدوده تنظیم جریان حرارتی 90-150 آمپر با کلاس 10 برای حفاظت از موتورهای 55-75 کیلووات 400 ولت استفاده می شود. بیمتال اشنایدر مستقیماً زیر کنتاکتورهای سه پل LC1 F115، F150، F185 متصل می شود که در این صورت توصیه می شود از صفحه محافظ LA7F901 استفاده شود. رله الکترونیکی اضافه بار LR9F، موتورهای تک فاز و سه فاز را در برابر اضافه بار حرارتی محافظت می کند. بی متال اشنایدر مجهز به سیستم تشخیص قطع فاز و عدم تعادل فاز است. هم چنین این تجهیز زمان راه اندازی بالایی برای موتور دارد، ویژگی توقف روتور را داراست، یعنی حتی زمانی که ولتاژ کافی در پایانه های آن وجود دارد، از چرخش موتور جلوگیری می کند. در قسمت جلوی رله، یک ولوم برای تنظیم رنج جریان، یک دکمه برای تست عملکرد صحیح دستگاه، کلید استوپ و ریست، نشانگر وضعیت بی متال، و کنتاکت کمکی 1NO+1NC برای مشخص کردن خطا تعبیه شده است.
