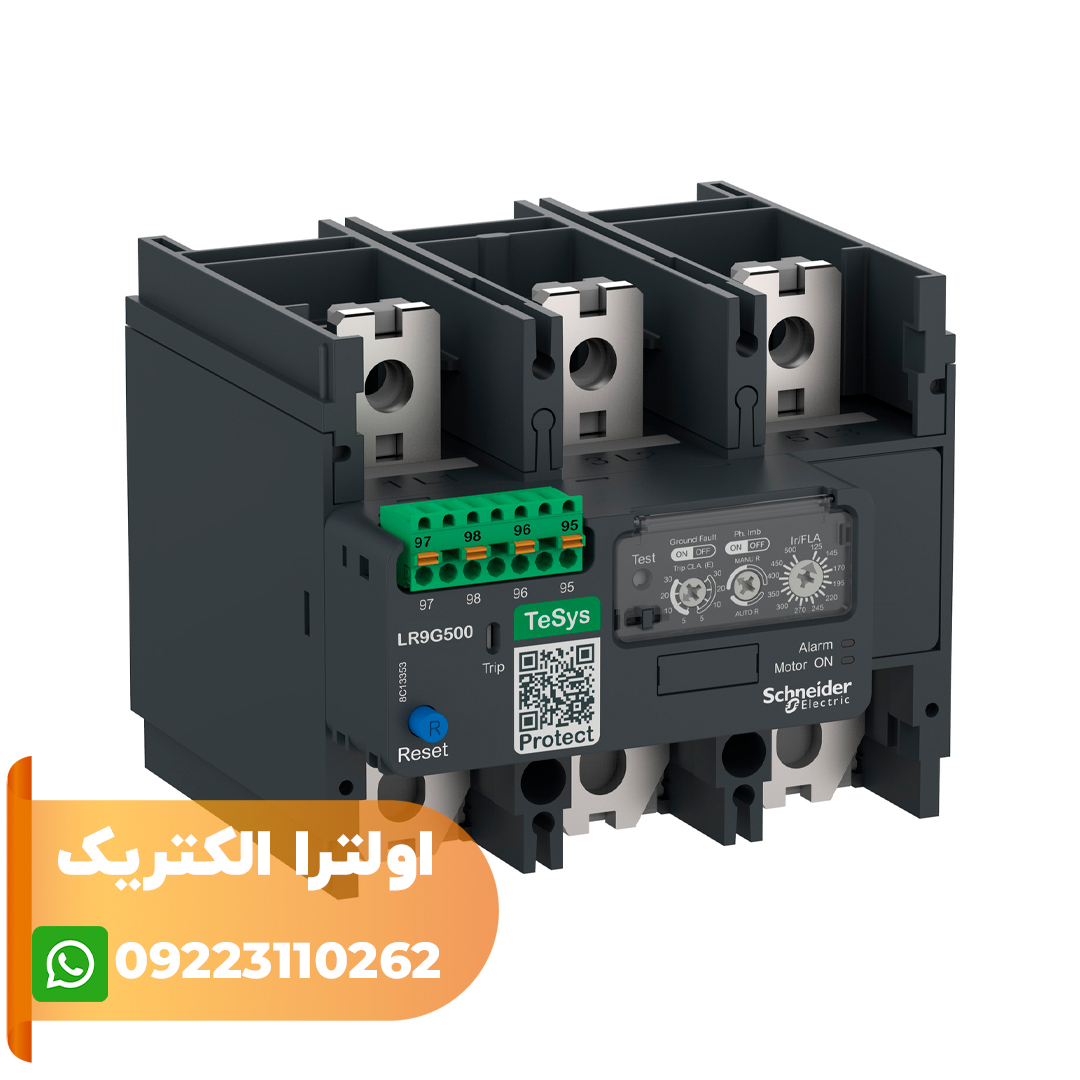

مشخصات بی متال اشنایدر LR9G500
رله حرارتی TeSys LRG اضافه بار را تا 500 آمپر در ولتاژ 1000 ولت AC با کنتاکتور قدرتمند TeSys Giga، کنترل می کند. رلهLRG در محدوده تنظیم جریان حرارتی125-500 آمپر با کلاس تریپ 5E تا 30E قابل انتخاب هستند. و برای نصب مستقل یا مستقیم با کنتاکتورهای LC1G مناسب هستند. بی متال اشنایدر مجهز به سیستم تشخیص قطع فاز و عدم تعادل بار است. در این تجهیز یک ولوم برای تنظیم رنج جریان، یک دکمه ی ریست که به صورت دستی و یک LED برای نشان دادن موتور کار می کند وجود دارد. هم چنین بی متال اشنایدر به یک دکمه تریپ مجهز شده که با آن می توان عملکرد صحیح دستگاه را تست کرد. به علاوه کلید توقف، نشانگر وضعیت بی متال و 2 کنتاکت کمکی 1NO+1NC برای مشخص کردن خطا تعبیه شده است. دکمه ها و پیچ های تنظیمی با محفظه ی شفاف شیشه ای محافظت می شود. رله بیمتال LRG را می توانیم با ترمینال پیچی یا ریل DIN روی تابلو نصب کنیم. بی متال اشنایدر در دمای 25- تا 60 درجه سانتی گراد به خوبی کار می کند و درجه حفاظت آن IP2X است.
بی متال اشنایدر125 تا 500 آمپر
بدیهی است که مواد مختلف ضریب انبساط حرارتی متفاوتی دارند. بنابراین اگر دو فلز مختلف به هم پیوسته گرم شوند، فلزی که ضریب انبساط حرارتی بیشتری در مقایسه با فلز دیگر دارد، منبسط‌تر می‌شود و این باعث خم شدن نوار دو فلزی خواهد شد. از این پدیده در رله اضافه بار حرارتی استفاده می‌شود.
با توجه به شکل بالا می‌توان دریافت که فلز دارای ضریب انبساط حرارتی بیشتر، هنگام گرم شدن بیشتر منبسط می‌شود. از این ویژگی در محافظت از موتور با به کار گیری رله اضافه بار حرارتی بی متال ها استفاده می شود.
